Detalhes do produto:
|
| NOME: | Figura aérea 8 cabo de fibra ótica GYXTC8S do único modo de 6 núcleos | Tipo da fibra: | G652D |
|---|---|---|---|
| Contagem da fibra: | 24F | Tipo: | cabo de fibra ótica |
| Diâmetro do cabo: | 9.8*18.5mm | Membro de força: | Fio de aço |
| a instalação: | Autossuficiente/aéreo | Aplicação: | Sistema de comunicação interurbano |
| Membro do mensageiro: | Fio de aço | Certificação: | ISO9001/CE |
| Opções da fibra: | UIT G652D, G657A, OM1, OM2, OM3, OM4 | Cor: | Personalizado |
| Realçar: | Figura aérea 8 cabo de fibra ótica de 6 núcleos,Figura aérea 8 cabo de fibra ótica de GYXTC8S,Cabo de fibra ótica do único modo do núcleo de GYXTC8S 6 |
||
Figura aérea 8 cabo de fibra ótica GYXTC8S do único modo de 6 núcleos
Descrição da figura aérea 8 cabo de fibra ótica GYXTC8S do único modo de 6 núcleos
GYTC8S é um cabo de fibra ótica exterior típico do uso para aplicações aéreas; GYTC8S é chamado igualmente a figura 8 cabo devido a seus olhares da estrutura como figura 8. Nós fornecemos o único modo e cabos multimodos da fibra de GYTC8S do tipo de 2 fibras ao tipo de 96 fibras.
Características da figura aérea 8 cabo de fibra ótica GYXTC8S do único modo de 6 núcleos
1. Bom desempenho mecânico e da temperatura
2. Tubo fraco de grande resistência que é hidrólise resistente
3. Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
4. A estrutura compacta especialmente projetada é boa em impedir que os tubos fracos encolham
5. A bainha do PE protege o cabo da radiação ultravioleta
6. O projeto de pouco peso traz o baixo custo e igualmente a instalação fácil
Dados do parâmetro da figura aérea 8 cabo de fibra ótica GYXTC8S do único modo de 6 núcleos
|
Fibra numérica.
|
Diâmetro exterior (milímetros)
|
Peso (kg/km)
|
Tensão (N)
|
Carga do impacto (N/100mm)
|
||
|
A curto prazo
|
Prazo
|
A curto prazo
|
Prazo
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
Características mecânicas e ambientais:
| Artigos | Una | Especificações |
| Tensão (prazo) | N | 300 |
| Tensão (a curto prazo) | N | 800 |
| Esmagamento (prazo) | N/10cm | 200 |
| Esmague (a curto prazo) | N/10cm | 600 |
| Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
| Raio de curvatura mínimo (estática) | milímetro | 10D |
| Temperatura da instalação | ºC | -20~+60 |
| Temperatura de funcionamento | ºC | -40~+70 |
| Temperatura de armazenamento | ºC | -40~+70 |
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|
FAQ
1.Are você o fabricante real?
Sim. Nós somos o fabricante real com mais o pessoal de 560.
2. quantos anos você foi no campo das fibras óticas?
Desde 2001.
3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes como nós sabemos que o negócio é sempre da ordem pequena.
4.What é seu período de garantia?
25 anos para o cabo de fibra ótica
tipo 5.Which da certificação que você tem?
ISO9001, GV, CIQ.
6.What é seu prazo de entrega?
Geralmente dentro de 2-30 dias de trabalho
7.What é seu pagamento maneira?
T/T, L/C, Western Union e Paypal.
8.Can você para fornecer produtos personalizados e logotipo?
Sim. Nós fornecemos o serviço de OEM&ODM. Você pode enviar-nos seu desenho.

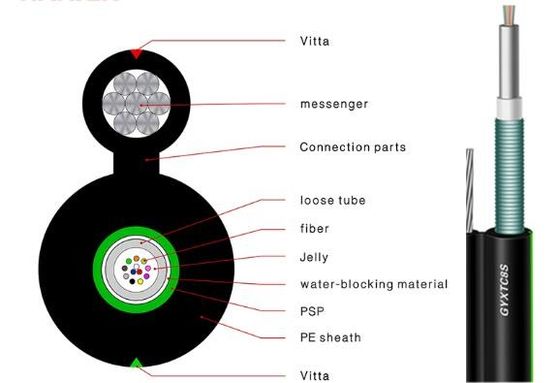

Desenhos da figura aérea 8 cabo de fibra ótica GYXTC8S do único modo de 6 núcleos
