Detalhes do produto:
|
| NOME: | Figura aérea exterior 8 núcleo do único modo G652d do núcleo de GYTC8S multi do cabo de fibra ótica | Tipo da fibra: | G652D |
|---|---|---|---|
| Contagem da fibra: | 24F | Tipo: | cabo de fibra ótica |
| Diâmetro do cabo: | 9.8*18.5mm | Membro de força: | Fio de aço |
| a instalação: | Autossuficiente/aéreo | Aplicação: | A instalação aérea |
| Membro do mensageiro: | Fio de aço | Certificação: | ISO9001/CE |
| Opções da fibra: | UIT G652D, G657A, OM1, OM2, OM3, OM4 | Cor: | Personalizado |
| Realçar: | Cabo aéreo exterior de GYTC8S,Figura aérea 8 cabo de fibra ótica de 10 núcleos,Figura aérea 8 cabo de fibra ótica de G652D |
||
Figura aérea exterior 8 núcleo do único modo G652d do núcleo de GYTC8S multi do cabo de fibra ótica 10
Descrição figura aérea exterior 8 núcleo do único modo G652d do núcleo de GYTC8S da multi do cabo de fibra ótica 10
O cabo de GYXTC8S é construído introduzindo uma fibra de 250μm em um tubo fraco feito de um material do alto-módulo enchido com um composto impermeabilizante. O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a obstrução compacta e longitudinal da água do cabo, e a costa de aço é integrada em um tipo dado forma 8. Dentro da bainha do polietileno.
Características figura aérea exterior 8 núcleo do único modo G652d do núcleo de GYTC8S da multi do cabo de fibra ótica 10
· A costa de fio de aço tem uma força muito de alta elasticidade, que seja conveniente para as autossuficientes despesas gerais que colocam e reduza custos da instalação.
· Tem boas propriedades mecânicas e da temperatura.
· O material fraco próprio do tubo tem a boa resistência da hidrólise e de grande resistência.
· O tubo é enchido com uma graxa especial para proteger a fibra.
· A tira de aço revestida do dobro (PSP) melhora a resistência de umidade do cabo.
· De pequeno diâmetro, de pouco peso e fácil colocar.
· Comprimento e preço baixo longos de entrega.
Dados do parâmetro figura aérea exterior 8 núcleo do único modo G652d do núcleo de GYTC8S da multi do cabo de fibra ótica 10
| Modelo | Contagem da fibra | Contagem do tubo | Contagem de enchimento da corda |
Peso (kg/km) |
Tensão (N) |
Esmagamento (N/100mm) |
Raio de curvatura estático/dinâmica (milímetro) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | De acordo com o diâmetro do fio da suspensão | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Parâmetros técnicos:
Contagem do cabo |
Para fora bainha diâmetro |
Peso |
Mínimo permissível Elástico Força (N) |
Permissível mínimo Carga do esmagamento (N/100mm) |
Mínimo Dobra Raio (Milímetro) |
Armazenamento temperatura |
|||
| (Milímetro) | (quilograma) | Curto termo |
Longo termo |
Curto termo |
Longo termo |
Curto termo |
Longo termo |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|
FAQ
Pagamento
Para grandes ordens, T/T, L/C, e as linhas todos do E-crédito são oferecidos.
Para ordens pequenas, os crédito-cartões são aceitados.
Transporte & entrega
Nós enviaremos os produtos no prazo de 10-30 dias.
Nós enviamos ordens pequenas tratados pelo ar, ou grandes pelo recipiente.
Retorno e garantiaTodos os produtos foram testados antes do navio para fora
Todos os produtos têm 2 anos de garantia. Se não há nenhum problema sintético, nós substituiremos ou repararemos para você livremente.
Nós possuímos o melhor serviço da após-venda. Se algum problema acontece, nossa equipe fará nosso melhor para resolver para clientes.

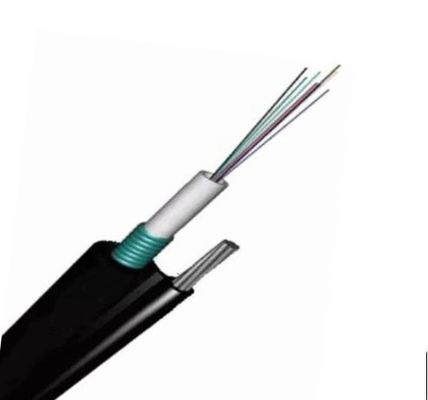

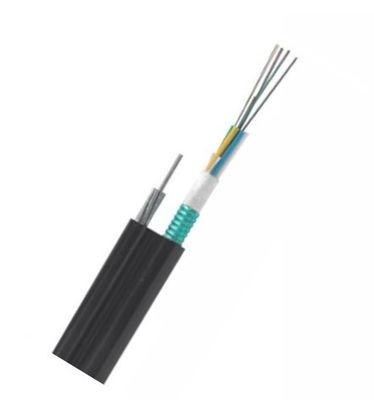

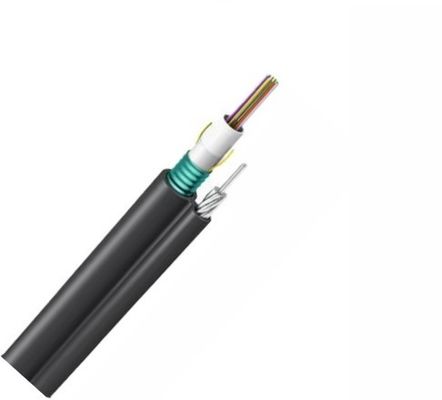

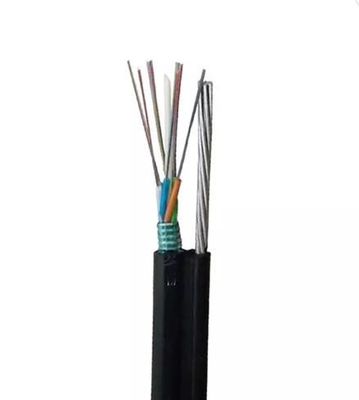

Desenhos figura aérea exterior 8 núcleo do único modo G652d do núcleo de GYTC8S da multi do cabo de fibra ótica 10
