Detalhes do produto:
|
NOME: | GYTC8S aéreos figuram 8 cabos de uma comunicação 12 24 48 cabo de fibra ótica do único modo de 96 nú | Tipo da fibra: | G652D |
---|---|---|---|
Contagem da fibra: | 24F | Tipo: | cabo de fibra ótica |
Diâmetro do cabo: | 9.8*18.5mm | Membro de força: | Fio de aço |
a instalação: | Autossuficiente/aéreo | Aplicação: | A instalação aérea |
Membro do mensageiro: | Fio de aço | Certificação: | ISO9001/CE |
Opções da fibra: | UIT G652D, G657A, OM1, OM2, OM3, OM4 | Cor: | Personalizado |
Destacar: | Figura aérea 8 cabo de fibra ótica de GYTC8S,Cabo de fibra ótica do núcleo de GYTC8S 96,Figura aérea 8 cabo de fibra ótica de 96 núcleos |

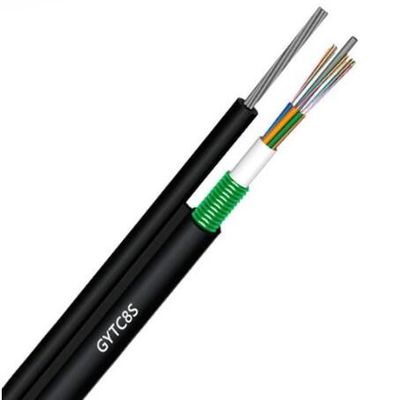

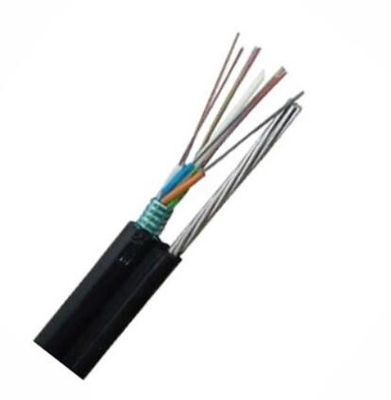

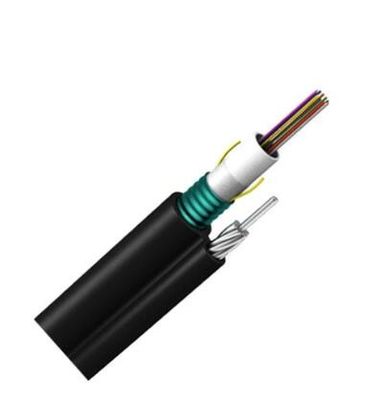

GYTC8S aéreos figuram 8 cabos de uma comunicação 12 24 48 cabo de fibra ótica do único modo de 96 núcleos
A descrição de GYTC8S aéreo figura 8 cabos de uma comunicação 12 24 48 cabo de fibra ótica do único modo de 96 núcleos

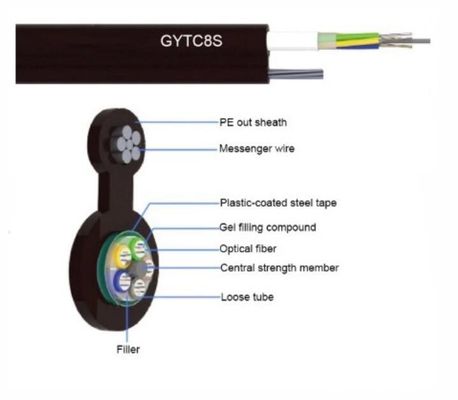

O cabo de GYXTC8S é construído introduzindo uma fibra de 250μm em um tubo fraco feito de um material do alto-módulo enchido com um composto impermeabilizante. O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a obstrução compacta e longitudinal da água do cabo, e a costa de aço é integrada em um tipo dado forma 8. Dentro da bainha do polietileno.
As características de GYTC8S aéreo figuram 8 cabos de uma comunicação 12 24 48 cabo de fibra ótica do único modo de 96 núcleos
1. a força de alta elasticidade de fios encalhados cumpre a exigência de autossuficiente e reduz
molde 2.installation
3.Good mecânico e desempenho da temperatura
4. Tubo fraco de grande resistência que é hidrólise resistente
composto do enchimento do tubo 5.Special para assegurar uma proteção crítica da fibra
as medidas 6.The de seguimento são tomadas assegurar o cabo à prova d'água:
o fio 7.Steel usou-se como o membro de força central
composto do enchimento do tubo 8.Loose
enchimento do núcleo de 9,100% cabos
Barreira da umidade 10.APL
11.Storage/temperatura de funcionamento: -40℃~+70℃
Os dados do parâmetro de GYTC8S aéreo figuram 8 cabos de uma comunicação 12 24 48 cabo de fibra ótica do único modo de 96 núcleos
Modelo | Contagem da fibra | Contagem do tubo | Contagem de enchimento da corda |
Peso (kg/km) |
Tensão (N) |
Esmagamento (N/100mm) |
Raio de curvatura estático/dinâmica (milímetro) |
GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | De acordo com o diâmetro do fio da suspensão | 300/1000 | 10D/20D |
GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Parâmetros técnicos:
Contagem do cabo |
Para fora bainha diâmetro |
Peso |
Mínimo permissível Elástico Força (N) |
Permissível mínimo Carga do esmagamento (N/100mm) |
Mínimo Dobra Raio (Milímetro) |
Armazenamento temperatura |
|||
(Milímetro) | (quilograma) | Curto termo |
Longo termo |
Curto termo |
Longo termo |
Curto termo |
Longo termo |
(℃) |
|
6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
Fibra ótica do único modo de G.652D (B1.3)
|
|||
Artigo
|
Padrão
|
Unidade
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Raio de curvatura
|
≥5
|
m
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
FAQ
1.About o preço?
Nós citamos geralmente dentro 12 horas depois que nós confirmamos os dados técnicos de seus produtos.
2.What é o pagamento método?
Nós aceitamos L/C, T/T, Western Union, MoneyGram, Paypal etc.
3.What são seus termos do pagamento?
30% adiantado, e 70% antes da expedição
4.How para enviar-me os artigos?
O correio (DHL, TNT, FEDEX, UPS, EMS), frete aéreo, navio do oceano está disponível.
5. quanto tempo é seu prazo de entrega?
O prazo de entrega geral é 5-7 dias depois que a ordem confirmada, ele depende da quantidade da ordem.
6.Can você para enviar-me uma amostra grátis?
Sim, nós somos dispostos enviar a amostra grátis, se você gostaria de pagar os custos de envio.
7.Do você para aceitar o OEM ou o ODM?
Sim, nós somos fábrica. todas as suas exigências personalizadas nós podemos fazer nosso melhor para ajudá-lo a realizar.
Os desenhos de GYTC8S aéreo figuram 8 cabos de uma comunicação 12 24 48 cabo de fibra ótica do único modo de 96 núcleos
