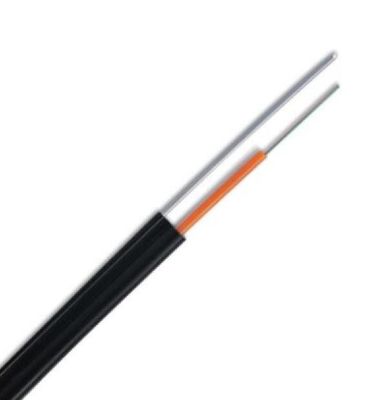

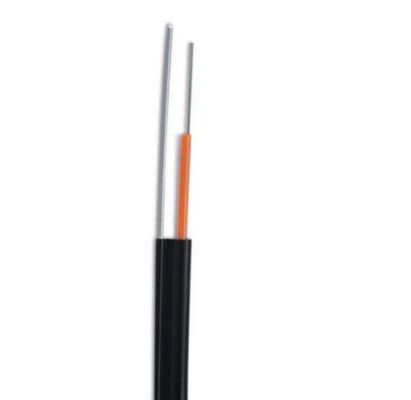

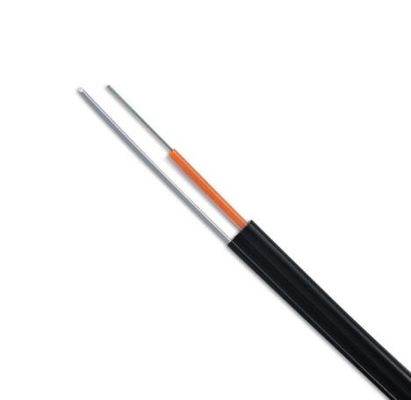

Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12

Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12
Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12 Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12 Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12

Imagem Grande :  Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12

Detalhes do produto:
Lugar de origem: CHINA
Marca: WRC-Outdoor Aerial GYXTC8Y 12 Core Figure 8 Optical Fiber Cable
Certificação: ISO9001
Número do modelo: Figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 2000 medidores
Preço: USD280-USD300/Km
Detalhes da embalagem: Embalagem da caixa da exportação
Tempo de entrega: 5-20 dias
Termos de pagamento: Western Union, MoneyGram, T/T, L/C
Habilidade da fonte: 1000 quilômetros pelo dia

Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12

descrição
NOME: Figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica Tipo da fibra: G652D
Contagem da fibra: 24F Tipo: cabo de fibra ótica
Diâmetro do cabo: 9.8*18.5mm Membro de força: Fio de aço
a instalação: Autossuficiente/aéreo Aplicação: Sistema de comunicação interurbano
Membro do mensageiro: Fio de aço Certificação: ISO9001/CE
Opções da fibra: UIT G652D, G657A, OM1, OM2, OM3, OM4 Cor: Personalizado
Destacar:

Figura aérea 8 cabo de fibra ótica de 12 núcleos

,

Figura aérea 8 cabo de fibra ótica de GYXTC8Y

,

Cabo de fibra ótica do núcleo de GYXTC8Y 12

Figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica



Descrição da figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica

O cabo aéreo da fibra ótica de GYFTC8Y é não do fio de aço da costa da armadura 7x1.0mm autossuficiente cabo. O tubo fraco é feito do plástico alto do módulo (PBT), que são enchidas com o gel do à prova de água. O tubo é encalhado frouxamente em torno do não metálico reforça o membro (FRP). A bainha exterior é feita do revestimento UV do PE da resistência. A figura 8 autossuficiente estrutura fornece a força de alta elasticidade e permite as instalações aéreas fáceis e da poupança de despesas. O autossuficiente membro do fio de aço da costa dá resistente de alta elasticidade.

Características da figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica

1. Bom desempenho mecânico e da temperatura

2. Tubo fraco de grande resistência que é hidrólise resistente

3. Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra

4. A estrutura compacta especialmente projetada é boa em impedir que os tubos fracos encolham

5. A bainha do PE protege o cabo da radiação ultravioleta

6. O projeto de pouco peso traz o baixo custo e igualmente a instalação fácil



capacidade 7.Anti-electromagnetism.
diâmetro do cabo 8.Small, peso claro do cabo, autossuficiente,
a instalação 9.Easily.



Dados do parâmetro da figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica

Artigos Descrição
Antes do cabo Após o cabo
atten.1310 ≤0.35dB/km ≤0.36dB/km
atten.1383 ≤0.35dB/km ≤0.36dB/km
atten.1550 ≤0.21dB/km ≤0.22dB/km
atten.1625 ≤0.23dB/km ≤0.24dB/km
Comprimento de onda de interrupção do cabo ≤1260 nanômetro
comprimento de onda da Zero-dispersão 1300 ~ 1324 nanômetro
inclinação da Zero-dispersão ≤0.091 picosegundo (nm2.km)
Diâmetro de campo de modo @ 1310 nanômetro 8.8~9.6μm
Núcleo/erro folheado da concentricidade ≤0.6μm
Diâmetro do revestimento 125±1.0μm
Não-forma circular do revestimento ≤1.0%
Diâmetro de revestimento preliminar 245±7μm

a Macro-curvatura induziu o raio da atenuação 16mm, 1 volta

raio de 25mm, 100 voltas

raio de 30mm, 100 voltas



Δ≤0.05dB @1550nm Δ≤0.05dB @1550nm

Δ≤0.05 DB @1625nm



Fibra numérica.
Diâmetro exterior (milímetros)
Peso (kg/km)
Tensão (N)
Carga do impacto (N/100mm)
A curto prazo
Prazo
A curto prazo
Prazo
2-30
9.5*18.2
150
≥6000
≥2000
≥1000
≥300
32-48
10.2*18.9
162
50-60
10.2*19.2
173
62-72
10.9*19.9
197
74-84
12.1*21.1
217
86-96
12.1*21.1
217

Parâmetros técnicos:




Contagem do cabo

Para fora bainha
diâmetro


Peso
Mínimo
permissível
Elástico
Força (N)

Permissível mínimo
Carga do esmagamento
(N/100mm)
Mínimo
Dobra
Raio
(Milímetro)

Armazenamento
temperatura
(Milímetro) (quilograma) Curto
termo
Longo
termo
Curto
termo
Longo
termo
Curto
termo
Longo
termo

(℃)
6 3,0 x 9,8 54 1000 200 1000 200 20D 10D -40 ~ +70
12 3,0 x 9,8 54 1000 200 1000 200 20D 10D -40 ~ +70
24 7.0x14.5 210 3000 1000 3000 1000 20D 10D -40 ~ +70
36 7.0x14.5 210 3000 1000 3000 1000 20D 10D -40 ~ +70
42 7.0x14.5 210 3000 1000 3000 1000 20D 10D -40 ~ +70
48 7.0x15.5 210 3000 1000 3000 1000 20D 10D -40 ~ +70
72 7.0x15.5 245 3000 1000 3000 1000 20D 10D -40 ~ +70
144 7.0x15.5 285 3000 1000 3000 1000 20D 10D -40 ~ +70
Fibra ótica do único modo de G.652D (B1.3)
Artigo
Padrão
Unidade


Atenuação
1310nm
≤0.35
dB/km
1383nm
≤0.33
dB/km
1550nm
≤0.21
dB/km
1625nm
≤0.24
dB/km

Dispersão
1288nm~1339nm
|D|≤3.4
picosegundo (nanômetro·quilômetro)
1271nm~1360nm
|D|≤5.3
picosegundo (nanômetro·quilômetro)
1550nm
≤17.8
picosegundo (nanômetro·quilômetro)
comprimento de onda da Zero-dispersão
1300~1322
(nanômetro)
inclinação da Zero-dispersão
≤0.091
picosegundo (nm2•quilômetro)

PMD
Única fibra de PMD
≤0.15
ps/√km
Relações de PMD Q
≤0.08
ps/√km
MDF
1310nm
9.2±0.4
um
Diâmetro do revestimento
125±1.0
μm
Não-forma circular do revestimento
≤0.8
%
erro da concentricidade do Núcleo-revestimento
≤0.6
μm
Diâmetro de revestimento
245±10
μm
Revestimento/erro de revestimento da concentricidade
≤10.0
μm
Comprimento de onda de interrupção
1.18~1.33
μm

Atenuação de Macrobend
(ф 50mm, 100 ciclos)
1550nm
≤0.05
DB
1625nm
≤0.05
DB
Raio de curvatura
≥5
m
Parâmetros dinâmicos da fadiga
≥20
nd



Atenuação adicional
@1310nm &
@1550nm
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos)
≤0.03
dB/km
A água embebe o teste:
(23℃ por 30 dias)
≤0.03
dB/km
Teste de calor úmido:
(85℃, 85%RH por 30 dias)
≤0.03
dB/km

Teste de envelhecimento térmico

(85℃ por 30 dias)
≤0.03
dB/km
A água morna embebe o teste: (60℃ por 15 dias)
≤0.03
dB/km



FAQ

1.Are você o fabricante real?

Sim. Nós somos o fabricante real com mais o pessoal de 560.

2. quantos anos você foi no campo das fibras óticas?

Desde 2001.

3.Can você para aceitar a ordem pequena?

Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes como nós sabemos que o negócio é sempre da ordem pequena.

4.What é seu período de garantia?

25 anos para o cabo de fibra ótica

tipo 5.Which da certificação que você tem?

ISO9001, GV, CIQ.

6.What é seu prazo de entrega?

Geralmente dentro de 2-30 dias de trabalho

7.What é seu pagamento maneira?

T/T, L/C, Western Union e Paypal.

8.Can você para fornecer produtos personalizados e logotipo?

Sim. Nós fornecemos o serviço de OEM&ODM. Você pode enviar-nos seu desenho.



Desenhos da figura aérea exterior 8 cabo do núcleo de GYXTC8Y 12 da fibra ótica

Figura aérea 8 cabo de fibra ótica do núcleo exterior de GYXTC8Y 12 0
