Detalhes do produto:
|
| Nome: | 24 cabos exteriores do único modo do cabo de fibra ótica figure8 gytc8s do núcleo | Tipo da fibra: | G652D |
|---|---|---|---|
| Contagem da fibra: | 24F | Tipo: | cabo de fibra ótica |
| Diâmetro do cabo: | 9.8*18.5mm | Membro de força: | Fio de aço |
| a instalação: | Autossuficiente/aéreo | Aplicação: | Sistema de comunicação interurbano |
| Realçar: | o núcleo 24F 24 figura o cabo exterior da fibra 8,o núcleo 24F 24 figura 8 cabos exteriores da fibra,24F 24 cabos exteriores da fibra do núcleo GYTC8S |
||

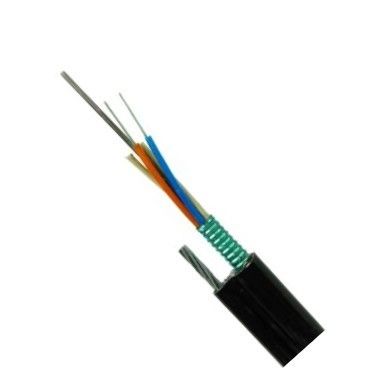

24 cabos exteriores do único modo do cabo de fibra ótica figure8 gytc8s do núcleo
Descrição de 24 cabos exteriores do único modo do cabo de fibra ótica figure8 gytc8s do núcleo
* estilo fraco do tubo, cabo da fibra ótica figure-8, composto da geleia, cabo de fibra ótica com membro de força central metálico do fio de aço.
* composto de enchimento e fita impermeável blindados com o fio de mensageiro de aço da incorporação de aço ondulada de tape/AL apropriado para a instalação aérea como o polo ao polo ou o polo aos locais.
Características de 24 cabos exteriores do único modo do cabo de fibra ótica figure8 gytc8s do núcleo
* bainha de grande resistência, seguir-resistente.
* o cabo de GYXTC8S é acompanhado com os fios encalhados como a parte de apoio para ser a estrutura figure-8.
* as fibras de 250μm são posicionadas em um tubo fraco feito de plásticos altos do módulo na central do cabo.
* o tubo é enchido com um composto de enchimento do à prova de água.
* o tubo é cercado então com fio do aramid para assegurar a força de alta elasticidade.
* após aquele o cabo é coberto com a bainha fina do PE (polietileno).
Dados do parâmetro
|
Fibra numérica.
|
Diâmetro exterior (milímetros)
|
Peso (kg/km)
|
Tensão (N)
|
Carga do impacto (N/100mm)
|
||
|
A curto prazo
|
Prazo
|
A curto prazo
|
Prazo
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|

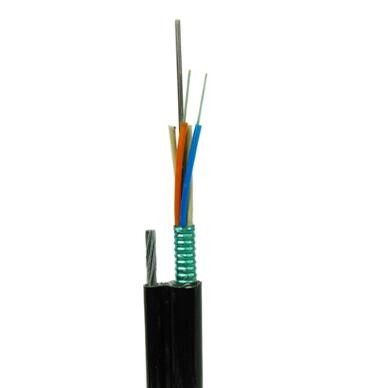

Desenhos de 24 cabos exteriores do único modo do cabo de fibra ótica figure8 gytc8s do núcleo
