Detalhes do produto:
|
| NOME: | Curva-tipo aéreo cabo de fibra ótica de FRP FTTH da gota | Comprimento de onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | divisor do plc da fibra ótica, 1x2 1x4 1x8 1x16 2x8 2x16 | Conector: | SC LC |
| Tipo de cabo:: | G657A1 ou como a ordem dos clientes | Temperation de funcionamento: | -40℃ a 85℃ |
| Não da fibra: | 2 4 8 16 | Uso: | FTTH |
| Realçar: | cabo pendente aéreo de 1650nm FTTH,cabo pendente aéreo de 1260nm FTTH,cabo de fibra ótica de 1260nm FTTH |
||
Curva-tipo aéreo cabo de fibra ótica de FRP FTTH da gota
Descrição:
|
Nome do artigo
|
Cabo de fibra ótica de GJYXFCH FTTH
|
|
Lugar de origem
|
Wuhan, China
|
|
Number modelo
|
GJYXFCH
|
|
Marca
|
Honwy
|
|
Tipo da fibra
|
Único modo ITU-T G657A
|
|
Fibra não.
|
2-4cores
|
|
Membro de força
|
FRP paralelo
|
|
Material do revestimento
|
LSZH/PVC
|
|
Estrutura do cabo
|
Tipo da curva
|
|
Certificado
|
ISO9001/CE/RoHS/CE
|
|
Armazenando a temperatura
|
20℃ a + 60℃
|
|
Aplicação
|
Antena de FTTH/Outdoor
|
Características:
Aplicação:
Característica da fibra:
| Código de cabo |
Fibra Contagem |
Diâmetro do cabo milímetro |
Cabo peso Kg/km |
Tensilse Força N longo/a curto prazo |
Esmagamento Resistência N longo/a curto prazo |
Raio de Bedning Dinâmico/estático milímetro |
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 |
15/30 |
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|

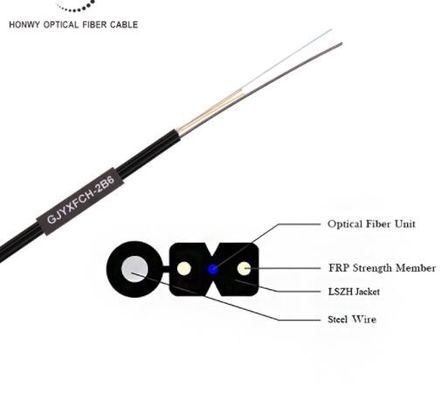

Desenhos do curva-tipo aéreo cabo de fibra ótica de FRP FTTH da gota
