Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | Cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica de GYXTW único |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado |
Descrição: Cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica de GYXTW único
De “cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica GYXTW o único “é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
Características cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica de GYXTW do único
· Tem boas propriedades mecânicas e da temperatura.
· O material fraco próprio do tubo tem a boa resistência da hidrólise e de grande resistência.
· O tubo é enchido com uma graxa especial para fornecer a proteção crítica à fibra, à boa resistência de pressão e ao softness.
· A tira de aço revestida do dobro (PSP) melhora a resistência de umidade do cabo.
· Dois fios paralelos para assegurar a resistência à tração do cabo.
· De pequeno diâmetro, de pouco peso e fácil colocar.
· Comprimento de entrega longo
Estrutura e especificações técnicas cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica de GYXTW do único
| Contagem da fibra | Peso do cabo (kg/km) | Raio de curvatura (milímetros) | Resistência à tração (N) | Resistência de Cruch (N/100mm) | |||
| Estática | Dinâmico | Prazo | A curto prazo | Prazo | A curto prazo | ||
| 2-12 | 124 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 14-24 | 147 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 26-36 | 150 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 38-48 | 207 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
Parâmetros óticos:
| 50/125µm | 62.5/125µm | G.652 | G.655 | ||
| Atenuação (+20°C) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
| @1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| Largura de banda (classe A) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
| @1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
| Abertura numérica | 0,200 ±0.015NA | 0,275 ±0.015NA | |||
| Λcc do comprimento de onda de interrupção do cabo | ≤ 1260nm | ≤ 1450nm |
Parâmetros do cabo
| contagem capaz | para fora diâmetro da bainha | Peso | Resistência à tração permissível mínima (N) | Carga permissível mínima do esmagamento (N/100mm) |
Raio de curvatura mínimo (milímetros) |
Temperatura apropriada |
||||
| (núcleo) | (Milímetro) | (Quilograma) | a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
(℃) | |
| 2 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |

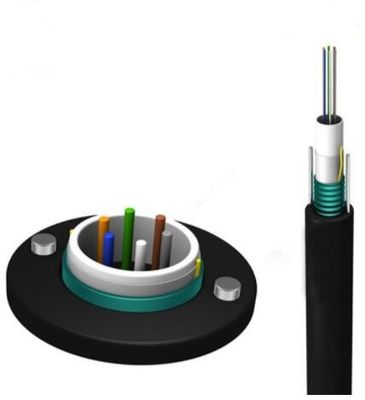

Desenhos cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica de GYXTW do único
Pacote cabo Luz-blindado do modo 2-12cores Unitube do cabo de fibra ótica de GYXTW do único
Mais produtos personalizaram
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Atenuação (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Largura de banda (classe A) |
@850nm |
|
|
≥500 megahertz·quilômetro |
≥200 megahertz·quilômetro |
|
@1300nm |
|
|
≥1000 megahertz·quilômetro |
≥600 megahertz·quilômetro |
|
|
Abertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Interrupção Wavelengthλcc do cabo |
≤1260nm |
≤1480nm |
|
|
|
