Detalhes do produto:
|
Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
Revestimento: | PE, MDPE, LSZH, PVC | NOME: | 2-24 ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW |
comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado |

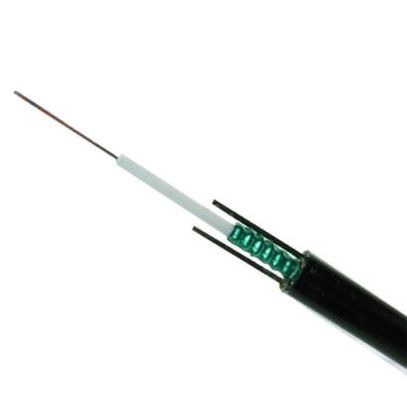

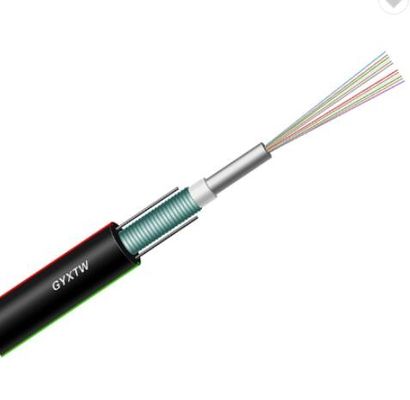

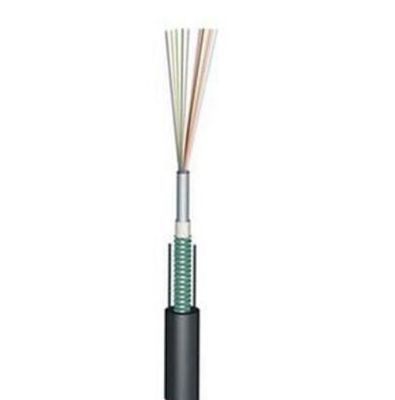

Descrição: 2-24 ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW
“2-24 o ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW “é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a densidade e a resistência de água longitudinal do cabo.
Características 2-24 do ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW
1. Estrutura de obstrução de seção transversal completa da água para assegurar a boa resistência de água e a resistência de umidade;
2. O tubo fraco é enchido com a graxa especial para proteger a fibra ótica;
3. Dois fios de aço redondos paralelos resistem a tensão e a pressão lateral;
4. Cabo de fibra ótica com diâmetro externo pequeno, desempenho de dobra de pouco peso, excelente;
5. O tubo fraco é posicionado no centro físico do cabo e é fácil de operar.
6. A bainha do polietileno faz o cabo tem a boa resistência UV
7. Vida do produto mais de 25 anos
Estrutura e especificações técnicas 2-24 do ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW
Parâmetros da fibra
Não. | Artigos | Unidade | Especificação | |
G.652D | ||||
1 | Diâmetro de campo de modo | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diâmetro do revestimento | μm | 124.8±0.7 | |
3 | Não-forma circular do revestimento | % | ≤0.7 | |
4 | Erro da concentricidade do Núcleo-revestimento | μm | ≤0.5 | |
5 | Diâmetro de revestimento | μm | 245±5 | |
6 | Não-forma circular de revestimento | % | ≤6.0 | |
7 | Erro da concentricidade do Revestimento-revestimento | μm | ≤12.0 | |
8 | Comprimento de onda de interrupção do cabo | nanômetro | λcc≤1260 | |
9 | Atenuação (máximo) | 1310nm | dB/km | ≤0.4 |
1550nm | dB/km | ≤0.3 |
Parâmetros do cabo
Artigos | Especificações | |
Contagem da fibra | 4/6/12/24 | |
Fibra de revestimento colorida | Dimensão | 250µm±15µm |
Cor | Azul, alaranjado, verde, Brown, cinza, branco, vermelho, preto, amarelo, roxo, cor-de-rosa, Aqua | |
Tubo fraco | Dimensão | 2.1mm±0.05mm |
Material | PBT | |
Cor | Natural | |
Membro de força | Diâmetro | 0.8mm |
Material | Aço | |
PSP | Diâmetro | 4,1 mm±0.1mm |
Espessura | 0.45mm | |
Revestimento exterior | Dimensão | 8.0mm±0.2mm |
Material | PE | |
Cor | Preto |
Características mecânicas e ambientais
Artigos | Una | Especificações |
Tensão (prazo) | N | 600 |
Tensão (a curto prazo) | N | 1500 |
Esmagamento (prazo) | N/10cm | 300 |
Esmague (a curto prazo) | N/10cm | 1000 |
Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
Raio de curvatura mínimo (estática) | milímetro | 10D |
Temperatura da instalação | ℃ | -20~+60 |
Temperatura de funcionamento | ℃ | -40~+70 |
Temperatura de armazenamento | ℃ | -40~+70 |
Desempenho mecânico | |
Max Tension Performance | IEC 60794-1-2-E |
Máximo Operação Tensão | IEC 60794-1-2-E1 |
Teste do esmagamento | IEC 6079 – 1-2-E3 |
Teste de impacto | IEC 60794-1-2-E4 |
Dobra repetida | IEC 60794-1-2-E6 |
Teste da torsão | IEC 60794-1-2-E7 |
Curvatura de cabo | IEC 60794-1-2-E11A |
Coeficiente de atenuação | ITU-T G.652 |
Teste estrutural | IEC-60793-1-20 |
Desempenho ambiental | |
Ciclagem da temperatura | IEC 60794-1-2-F1 |
Penetração da água | IEC 60794-1-2-F5B |
Fluxo composto de arquivo | IEC 60794-1-E14 |
Nossos serviços
os serviços onlines 1.24hours lineares asseguram o apoio eficiente.
recepção do cliente 2.Considerate da reserva de hotel à visita da fábrica.
cuidado 3.Excellent da confirmação da ordem à expedição do produto.

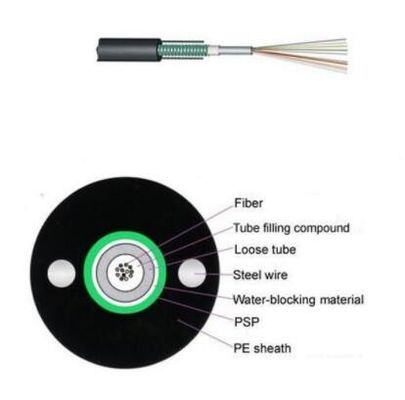

Desenhos 2-24 do ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW
Pacote 2-24 do ofc aéreo exterior do cabo de fibra ótica do núcleo GYXTW
Mais produtos personalizaram
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
Atenuação (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
Largura de banda (classe A) |
@850nm |
|
|
≥500 megahertz·quilômetro |
≥200 megahertz·quilômetro |
@1300nm |
|
|
≥1000 megahertz·quilômetro |
≥600 megahertz·quilômetro |
|
Abertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
Interrupção Wavelengthλcc do cabo |
≤1260nm |
≤1480nm |
|
|
