Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,24,48 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 0-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | Nome do produto: | cabo blindado encalhado do tubo fraco, cabo ótico exterior da fibra |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| NOME: | Cabo ótico GYXTW G657A da fibra blindada exterior do único modo | Oem: | Disponível |
| a instalação: | autossuficiente & aéreo, aéreo, aéreo; Canal | estrutura: | Tubo fraco, Unitube |
| Temperatura de funcionamento: | -40~75 | Material da bainha: | LSZH, HDPE, PVC |
| Membro de força: | Fio de aço | Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado |
| Destacar: | Cabo exterior blindado de G657A,Cabo da fibra de GYXTW G657A,Cabo exterior blindado de GYXTW |
||
Descrição: Cabo ótico GYXTW G657A da fibra blindada exterior do único modo
A fibra de 250μm é posicionada em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. O tubo é envolvido com uma camada de PSP longitudinalmente. Entre o PSP e o tubo fraco o material deobstrução é aplicado para manter o estojo compacto do cabo e à prova d'água. Dois fios de aço paralelos são colocados nos dois lados da fita de aço. Os fios de aço paralelos são colocados na fita de dois lados. O cabo é terminado com uma bainha do polietileno (PE).
Bom desempenho mecânico e da temperatura
Tubo fraco de grande resistência que é hidrólise resistente
Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
Esmague a resistência e a flexibilidade
PSP que aumenta a umidade-prova
Dois fios de aço paralelos para assegurar a resistência à tração
A instalação de pequeno diâmetro, de pouco peso e amigável
Temperatura do armazenamento/de funcionamento: -40℃~+70℃
Parâmetro da fibra
| Não. | Artigos | Unidade | Especificação | |
| G.652D | ||||
| 1 | Diâmetro de campo de modo | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diâmetro do revestimento | μm | 124.8±0.7 | |
| 3 | Não-forma circular do revestimento | % | ≤0.7 | |
| 4 | Erro da concentricidade do Núcleo-revestimento | μm | ≤0.5 | |
| 5 | Diâmetro de revestimento | μm | 245±5 | |
| 6 | Não-forma circular de revestimento | % | ≤6.0 | |
| 7 | Erro da concentricidade do Revestimento-revestimento | μm | ≤12.0 | |
| 8 | Comprimento de onda de interrupção do cabo | nanômetro | λcc≤1260 | |
| 9 | Atenuação (máximo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Cabo ótico GYXTW G657A de Parametersof do cabo da fibra blindada exterior do único modo
| Artigos | Especificações | |
| Contagem da fibra | 2~24 | |
| Fibra de revestimento colorida | Dimensão | 250µm±15µm |
| Cor | Azul, alaranjado, verde, Brown, cinza, branco | |
| Tubo fraco | Dimensão | 2.10mm±0.05mm |
| Material | PBT | |
| Cor | Natural | |
| Membro de força | Diâmetro | 1.0mm |
| Material | Aço | |
| Revestimento exterior | Dimensão | 8.0mm±0.1mm |
| Material | PE | |
| Cor | Preto | |
Características mecânicas e ambientais do cabo ótico GYXTW G657A da fibra blindada exterior do único modo
| Artigos | Una | Especificações |
| Tensio (prazo) | N | 600 |
| Tensão (a curto prazo) | N | 1500 |
| Esmagamento (prazo) | N/10cm | 300 |
| Esmague (a curto prazo) | N/10cm | 1000 |
| Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
| Raio de curvatura mínimo (estática) | milímetro | 10D |
| Temperatura da instalação | ℃ | -20~+60 |
| Temperatura de funcionamento | ℃ | -40~+70 |
| Temperatura de armazenamento | ℃ | -40~+70 |
Parâmetro técnico do cabo ótico GYXTW G657A da fibra blindada exterior do único modo
| Contagem da fibra | Diâmetro do cabo (milímetros) | Peso do cabo (kg/km) |
Resistência à tração Longo/curto Termo (N) |
Resistência do esmagamento Longo/curto Termo (N/100mm) |
Dobra Estática/dinâmica do raio (milímetro) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Características da transmissão | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Max Attenuation (dB/km) (+20℃) |
850 nanômetro | 3,0 | 3,3 | ||
| 1300 nanômetro | 1,0 | 1,0 | |||
| 1310 nanômetro | 0,36 | 0,4 | |||
| 1550 nanômetro | 0,24 | 0,23 | |||
| Comprimento de onda bonito-fora do cabo (nanômetro) | ≤1260 | ≤1450 | |||
Pagamento
Para grandes ordens, T/T, L/C, e as linhas todos do E-crédito são oferecidos.
Para ordens pequenas, os crédito-cartões são aceitados.
Transporte & entrega
Nós enviaremos os produtos no prazo de 10 dias.
Nós enviamos ordens pequenas tratados pelo ar, ou grandes pelo recipiente.
Retorno e garantia:
Todos os produtos foram testados antes do navio para fora
Todos os produtos têm 2 anos de garantia. Se não há nenhum problema sintético, nós substituiremos ou repararemos para você livremente.
Nós possuímos o melhor serviço da após-venda. Se algum problema acontece, nossa equipe fará nosso melhor para resolver para clientes.

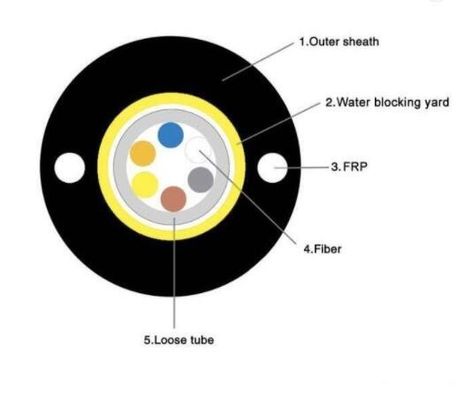

Desenhos do cabo ótico GYXTW G657A da fibra blindada exterior do único modo
