Detalhes do produto:
|
| Condutores: | ≥10 | comprimento de período: | ≥100m |
|---|---|---|---|
| Cor: | Preto | Contagem da fibra: | 96 núcleos |
| Membro de força: | FRP | Tipo da fibra: | MANUTENÇÃO PROGRAMADA G652D |
| Fio: | Impored Kevlar | Material do revestimento: | LDPE |
| Aplicação: | Exterior aéreo | Pacote: | 3km/4km/5km pelo cilindro |
| Realçar: | Cabo de fibra ótica de ADSS G652D,Cabo de fibra ótica 144Core exterior,Núcleo do cabo de fibra ótica 12 de ADSS |
||

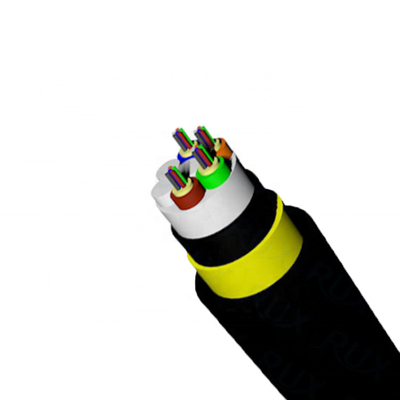

12 24 32 48 72 96 144 cabos de fibra ótica exterior do cabo ADSS G652D de uma comunicação do núcleo

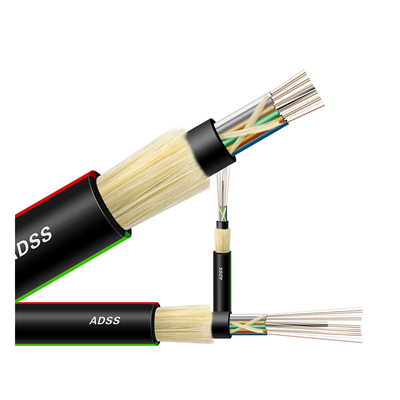

O cabo de ADSS (Todo-dielétrico autossuficiente) é forinstallation ideal em ambientes da distribuição assim como da transmissão, mesmo quando a vivo-linha as instalações é exigida.
Características
Pode ser instalado sem cortar o poder.
Desempenho de ExcellentAT. O máximo indutivo no revestimento do ofAT do ponto de funcionamento pode alcançar 25kV.
Peso leve e pequeno diâmetro que reduzem a carga causada pelo gelo e pelo vento e a carga em torres e em backprops.
Os comprimentos de grande período e o período o maior estão sobre 200m.
Força oftensile e temperatura do bom desempenho.
A esperança de vida do projeto realiza-se sobre 30 anos.
Aplicações
Aéreo
Estrutura e especificações técnicas ADSS-SJ (50-150M)
| Referência. Exterior Diâmetro (milímetro) |
Referência. Peso (kg/km) |
Rec. Máximo diário. (kN) |
Max Allowable Tensão de trabalho (kN) |
Ruptura Força (kN) |
Força Membro CSA (milímetro2) |
Módulo de (kN/mm2) |
Calor Expansão Coeficiente (x10- 6/K) |
Período apropriado (Padrão do NESC, m) |
||||
| Revestimento do PE | No revestimento | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Estrutura e especificações técnicas ADSS-DJ (50-750M)
| Referência. Exterior Diâmetro (milímetro) |
Referência. Peso (kg/km) |
Rec. Máximo diário. (kN) |
Max Allowable Tensão de trabalho (kN) |
Ruptura Força (kN) |
Força Membro CSA (milímetro2) |
Módulo de (kN/mm2) |
Calor Expansão Coeficiente (x10- 6/K) |
Período apropriado (Padrão do NESC, m) |
||||
| Revestimento do PE | No revestimento | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 |
510 |
