Detalhes do produto:
|
| Nome: | GJYXCH-1B6 G657A2 1 retiram o núcleo do cabo pendente de fibra ótica exterior de FTTH com mensageiro | Comprimento de onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | divisor do plc da fibra ótica, 1x2 1x4 1x8 1x16 2x8 2x16 | Conector: | SC LC |
| Tipo de cabo:: | G657A1 ou como a ordem dos clientes | Temperation de funcionamento: | -40℃ a 85℃ |
| No. da fibra: | 2 4 8 16 | Uso: | FTTH |
| Lugar de origem: | Hubei, China | bainha exterior: | PVC/LSZH |
| Realçar: | Fio G657A1 de aço,Cabo pendente da fibra ótica do preto de FRP,Cabo pendente da fibra ótica de GJYXCH |
||
GJYXCH 1 2 4 fio de aço do núcleo G657A1 ou de preto de FRP cabo pendente da fibra ótica
Descrição:
O cabo de fibra ótica de GJYXCH é a fibra a dirigir, que se usou ligando o equipamento e os componentes na rede da fibra ótica. As fibras estão entre dois FRP paralelos/fio de aço. Auto-é apoiado então pelo fio de aço do diâmetro 1.0mm. Este cabo é terminado finalmente com a bainha preta ou branca de LSZH.
Características:
1, de alta elasticidade do fio de aço de diameter1.0mm cumpre a exigência de autossuficiente e de reduzir o custo da instalação.
2, dois membros de força paralelos do fio de aço de FRP/asseguram o bom desempenho da resistência do esmagamento para proteger a fibra
3, projeto novo da flauta, facilmente tira e tala, simplificam a instalação e a manutenção
4, halogênio do baixo fumo e chama zero - bainha retardadora
5, único modo
6, (2.0±0.2) x (5.0±0.2) milímetro
7, complacente com especificação de Telcordia GR-326-CORE
Característica:
1. Baixo-curvatura especial - a fibra da sensibilidade fornece a largura de banda alta e a propriedade excelente da transmissão de uma comunicação
2. Dois membros de força paralelos de FRP asseguram o bom desempenho da resistência do esmagamento para proteger a fibra
3. Únicos fio de aço ou massagers como o membro de força adicional assegura o bom desempenho da resistência à tração.
4. Exequibilidade simples da estrutura, a de pouco peso e a alta
5. o desigh especial da flauta, facilmente tira e tala, simplifica a instalação e a manutenção
6. Baixo fumo, halogênio zero e chama - bainha retardadora
|
Artigo
|
Parâmetro da tecnologia
|
||
|
Tipo de cabo
|
GJYXCH-1B6
|
GJYXCH-2B6
|
GJYXCH-4B6
|
|
Especificação do cabo
|
5.2×2.0
|
||
|
Tipo da fibra
|
9/125 (G.657A2)
|
||
|
Contagens da fibra
|
1
|
2
|
4
|
|
Cor da fibra
|
Vermelho
|
Azul, alaranjado
|
Azul, laranja, verde, marrom
|
|
Cor da bainha
|
Preto
|
||
|
Material da bainha
|
LSZH
|
||
|
Dimensão milímetro do cabo
|
5,2 (±0.2) *2.0 (±0.2)
|
||
|
Peso Kg/km do cabo
|
Aproximadamente 19,5
|
||
|
Raio de curvatura mínimo milímetro
|
120
|
||
|
Raio de curvatura mínimo milímetro
(Com exclusão do fio de mensageiro) |
10 (estática)
25 (dinâmico) |
||
|
Atenuação dB/km
|
≦ 0,4 em 1310nm, ≦ 0,3 em 1550nm
|
||
|
N elástico a curto prazo
|
600
|
||
|
N elástico a longo prazo
|
300
|
||
|
Esmagamento a curto prazo N/100mm
|
2200
|
||
|
Esmagamento a longo prazo N/100mm
|
1100
|
||
|
℃ da temperatura da operação
|
-20~+60
|
||
|
Artigo
|
Parâmetro da tecnologia
|
||
|
Tipo de cabo
|
GJYXFCH-1B6
|
GJYXFCH-2B6
|
GJYXFCH-4B6
|
|
Especificação do cabo
|
5.2×2.0
|
||
|
Tipo da fibra
|
9/125 (G.657A2)
|
||
|
Contagens da fibra
|
1
|
2
|
4
|
|
Cor da fibra
|
Vermelho
|
Azul, alaranjado
|
Azul, laranja, verde, marrom
|
|
Cor da bainha
|
Preto
|
||
|
Material da bainha
|
LSZH
|
||
|
Dimensão milímetro do cabo
|
5,2 (±0.2) *2.0 (±0.2)
|
||
|
Peso Kg/km do cabo
|
Aproximadamente 13,5
|
||
|
Raio de curvatura mínimo milímetro
|
120
|
||
|
Raio de curvatura mínimo milímetro
(Com exclusão do fio de mensageiro) |
10 (estática)
25 (dinâmico) |
||
|
Atenuação dB/km
|
≦ 0,4 em 1310nm, ≦ 0,3 em 1550nm
|
||
|
N elástico a curto prazo
|
230
|
||
|
N elástico a longo prazo
|
110
|
||
|
Esmagamento a curto prazo N/100mm
|
1000
|
||
|
Esmagamento a longo prazo N/100mm
|
500
|
||
|
℃ da temperatura da operação
|
-20~+60
|
||
Técnico Parâmetro:
| Tipo de cabo | Cabo Diamter (milímetros) | Peso (kg/km) | Resistência à tração (N) | Resistência do esmagamento (N/100mm) | Raio de curvatura mínimo (milímetros) | |||
| A curto prazo | Prazo | A curto prazo | Prazo | Estática | Dinâmico | |||
| GJXFH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-4 | 2.0*5.6 | 21,5 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|

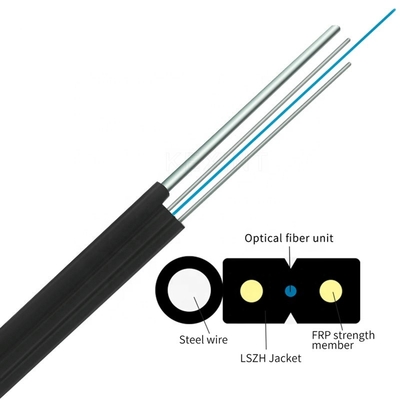

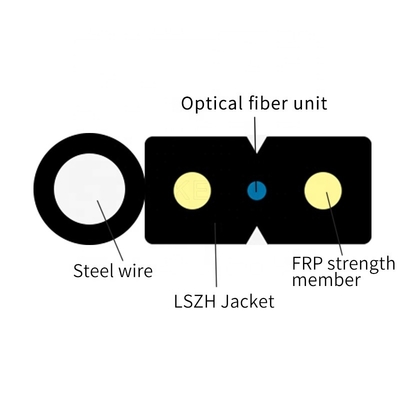

Desenhos de GJYXCH:
