Detalhes do produto:
|
| Nome: | A fibra ótica FTTH do núcleo da manutenção programada 1 de GJYXFCH G657A pendente a gota do cabo 1KM | Comprimento de onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | divisor do plc da fibra ótica, 1x2 1x4 1x8 1x16 2x8 2x16 | Conector: | SC LC |
| Tipo de cabo:: | G657A1 ou como a ordem dos clientes | Temperation de funcionamento: | -40℃ a 85℃ |
| No. da fibra: | 2 4 8 16 | Uso: | FTTH |
| Lugar de origem: | Hubei, China | Revestimento: | PVC/LSZH |
| Realçar: | Cabo de fibra ótica 1650nm de GJYXFCH,24 cabos aéreos exteriores blindados do núcleo |
||
Cabo aéreo exterior blindado do núcleo do cabo de fibra ótica 24 do único modo de GJYXFCH
Descrição:
O acesso do cabo pendente da fibra ótica ao uso do cabo ótico prato-dado forma (fiação interna) é a unidade de uma comunicação ótica (fibra) no centro, colocado em ambos os lados do reforço dois não metálico paralelo (FRP) ou do metal que reforça o membro, e finalmente do preto ou da cor da extrusão o cloreto de vinil poli (PVC) ou o revestimento de LSZH (LSZH, baixos fumo, halogênio-livre, chama - retardador).
Características:
* cabo de FTTH, 1, 2, 4 núcleos
* macio e flexível, bom dobrando o desempenho
* desempenho excelente elástico e do esmagamento
* fio de aço usado para autossuficiente
* os núcleos de fibra ótica são posicionados no centro, dois o membro de força que é colocado nos dois lados.
* membro de força: Fio de FRP ou de KFRP ou de aço
* revestimento: LSZH ou PVC
* rede do acesso, cabo de FTTH (fibra à casa)
* usado na expedição de cabogramas interna, e nos utilizadores finais que cabografam diretamente;
* usado como o cabo da construção do acesso.
Características:
A jujuba especial da baixo-curvatura-sensibilidade fornece a largura de banda alta e a propriedade excelente da transmissão de uma comunicação.
Dois membros de força paralelos de FRP asseguram o bom desempenho da resistência do esmagamento para proteger as jujubas.
Único fio de aço como o membro de força adicional para assegurar o bom desempenho da resistência à tração.
Exequibilidade simples da estrutura, a de pouco peso e a alta.
O projeto novo de _x0019_ute, facilmente tira e tala, simplifica a instalação e a manutenção.
Baixo fumo, halogênio zero e bainha retardadora de _x0019_ame.
|
Artigo
|
Parâmetro da tecnologia
|
|
Tipo de cabo
|
Cabo pendente
|
|
Contagem do cabo
|
1 2 4 6 8 12
|
|
Cor da fibra
|
Verde, amarelo
|
|
Tipo da fibra
|
9/125 (G657A1)
|
|
Cor exterior da bainha
|
Preto ou branco
|
|
Material da bainha
|
LSZH
|
|
Dimensão do cabo (milímetros)
|
3,0 (±0.1) *2.0 (±0.1); 5,2 (±0.1) *2.0 (±0.1)
|
|
Peso do cabo (Kg/km)
|
15
|
|
Raio de curvatura mínimo (milímetros)
|
10 25 (estática) 30 (estática) 60 (estáticos) (estática)
|
|
Atenuação (dB/km)
|
≦ 0,4 em 1310nm, ≦ 0,3 em 1550nm
|
|
Elástico a curto prazo (N)
|
200; 600
|
|
Resistência do esmagamento (N/100mm)
|
1000; 2200
|
|
Temperatura da operação (℃)
|
-20~+70℃
|
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|

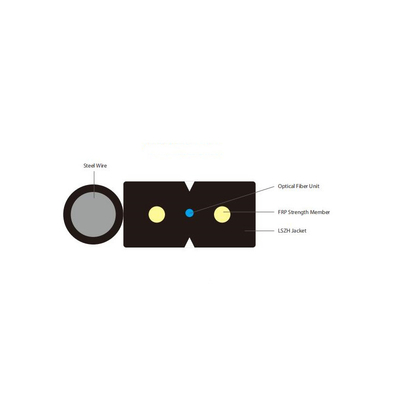

Desenhos de GJYXFCH:
