Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | Comprimento: | 2km, ou comprimento personalizado |
| Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC | A instalação: | autossuficiente aéreo, aéreo, canal |
| Estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | Cabo de fibra ótica blindado de GYTS,Cabo de fibra ótica blindado de G652d |
||

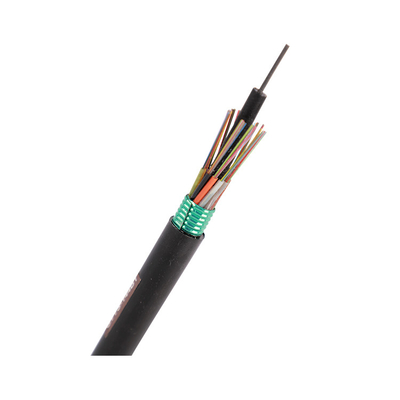

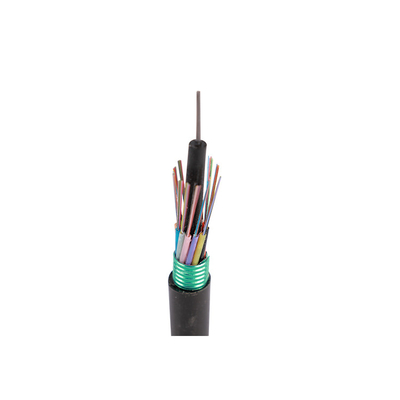

1. Um fio de aço (que inclui o fundamento possível do PE) é ficado situado no centro do cabo inteiro como seu membro de reforço.
afibrado único-modode 2,250μm é ficada situada em uma luva fraca feita do plástico de PBT, e a diferença no tubo fraco da luva é enchida com um composto thixovariant da pasta.
3. A camada torcida é torcida ao redor o membro de reforço central com passo apropriado pela luva fraca com o mesmo diâmetro exterior (que inclui a corda de enchimento possível). A camada torcida é coberta com o fio curto do passo e o material da água-obstrução, que é usado para estabilizar a estrutura da camada torcida e para fornecer o desempenho deobstrução eficaz.
4. Uma correia composta do aço-plástico ondulado com material impermeável e regaço longitudinal é aplicada fora do núcleo do cabo, e uma bainha preta do polietileno ou outros materiais tais como o polyolefin halogênio-livre do baixo-fumo são expulsados ao mesmo tempo.
Características:
· Bom desempenho mecânico e da temperatura
· Tubo fraco de grande resistência que é hidrólise resistente
· Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
· Esmague a resistência e a flexibilidade
· A bainha de PE/LSZH protege o cabo da radiação ultravioleta
· enchimento do núcleo do cabo de 100%

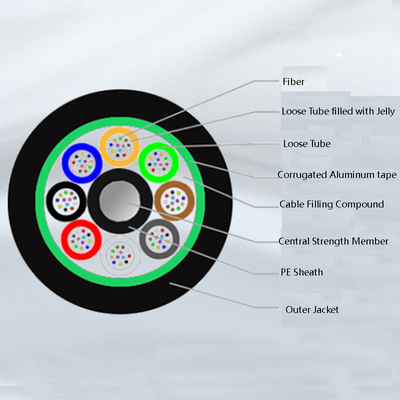

Descrição:
oμm 1,250 coloriu a fibra
Tubo 2.PBT fraco
composto do enchimento 3.Tube (gel)
4.PSP corrugou a fita de aço blindada
Bainha 5.PE exterior
Estrutura e especificações técnicas do cabo ótico ótico da fibra do núcleo do único modo GYTA GYTS 24 de GYTA 53
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
