Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Cor: | Preto, azul, cinzento, personalizado, verde | Revestimento: | PE, MDPE, LSZH, PVC |
| Comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| OEM: | Disponível | A instalação: | autossuficiente aéreo, aéreo, canal |
| Estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | Cabo ótico blindado da fibra de 288 núcleos,Cabo ótico blindado GYTA da fibra |
||
Características:
· Tem boas propriedades mecânicas e da temperatura.
· O material fraco próprio do tubo tem a boa resistência da hidrólise e de grande resistência.
· O tubo é enchido com uma graxa especial para fornecer a proteção crítica à fibra, à boa resistência de pressão e ao softness.
· A tira de aço revestida do dobro (PSP) melhora a resistência de umidade do cabo.
· Dois fios paralelos para assegurar a resistência à tração do cabo.
· De pequeno diâmetro, de pouco peso e fácil colocar.
· Comprimento de entrega longo

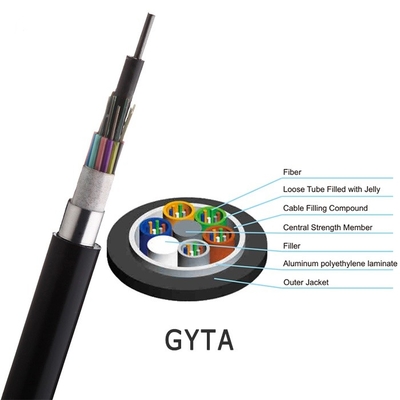

Estrutura e especificações técnicas do cabo ótico ótico da fibra do núcleo do único modo GYTA GYTS 24 de GYTA 53
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
|
Categoria
|
Descrição | Especificações | |
| G.652D | |||
|
Especificações óticas
|
Atenuação
|
@1310nm | ≤0.35dB/km |
| @1383nm | ≤0.35dB/km | ||
| @1550nm | ≤0.22dB/km | ||
| @1625nm | ≤0.30dB/km | ||
| Descontinuidade da atenuação | DB ≤0.05 | ||
| Atenuação contra o comprimento de onda | 1285~1330@1310nm | ≤0.05 dB/km | |
| 1525~1575@1550nm | ≤0.05 dB/km | ||
| Comprimento de onda zero da dispersão | 1300~1324nm | ||
| Inclinação zero da dispersão | ≤0.092ps/(nm2.km) | ||
|
Dispersão
|
@1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Dispersão do modo da polarização (PMD) | ≤0.2ps/km1/2 | ||
| Comprimento de onda de interrupção do cabo (λcc) | ≤1260nm | ||
| Índice de grupo eficaz de refração | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Especificações geométricas |
Diâmetro de campo de modo
|
@1310nm | 9.2±0.6μm |
| @1550nm | 10.4±0.8μm | ||
| Diâmetro do revestimento | 125±1μm | ||
| Não-forma circular do revestimento | ≤1.0% | ||
| Diâmetro de revestimento | 245±7μm | ||
| Erro da concentricidade do revestimento/revestimento | ≤8μm | ||
| Núcleo/erro concentricidade do revestimento | ≤0.8μm | ||
| Especificações mecânicas | Nível do teste de prova | ≥1.0% | |
| Raio da onda da fibra | ≥4.0m | ||
| Força de revestimento máxima da tira | 1.3~8.9N | ||
