Detalhes do produto:
|
| Tipo: | Cabo de fibra ótica | Fibra de No.of: | 24 |
|---|---|---|---|
| Uso: | Soluções de FTTx | fibra do Único-modo: | G652D, G657A1, G657A2 |
| Aplicação: | FTTH, FTTx | Opere a temperatura: | -40℃ - +70℃ |
| Nome do produto: | Cabos de fibra ótica aéreo exterior de 48 núcleos de GYFTY 24 com cabo de fibra ótica do membro de f | Comprimento de onda: | 1310/1550nm |
| Realçar: | 48 cabo de fibra ótica do núcleo GYFTY,Cabo de fibra ótica exterior de GYFTY,Cabo de fibra ótica de GYFTY FOC |
||
Cabos de fibra ótica aéreo exterior de 48 núcleos de GYFTY 24 com cabo de fibra ótica do membro de força de FRP
As fibras, 250μ m, são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Uma fibra reforçou plástico (FRP) localiza no centro do núcleo como um membro de força não metálico. Os tubos (e os enchimentos) são encalhados em torno do membro de força em um núcleo compacto e circular. Depois que o núcleo do cabo é enchido com o composto de enchimento para o proteger do ingresso da água, o cabo está terminado com uma bainha do PE.
Campos aplicáveis:
Telecomunicações interurbanas, LAN na área de alta tensão ou acesso à rede das telecomunicações
Especialmente para o sistema de transmissão de energia. áreas excessivas do trovão e interferência eletromagnética alta.
Métodos recomendados dos layings
Área de alta tensão, aérea
Vantagens:
1. baixas dispersão e atenuação.
2. projeto apropriado, controle preciso para o comprimento adicional da fibra e processo de encalhamento distinto para render o mecânico excelente do cabo e
características ambientais.
3. capacidade do Anti-eletromagnetismo.
4. diâmetro pequeno do cabo, peso claro do cabo, para instalar facilmente.
|
Contagem da fibra
|
2-288 núcleos
|
|
Para fora bainha
|
Polietileno preto (PE)
|
|
Apoio
|
Rede de FTTH FTTB FTTX
|
|
Aplicação
|
Antena exterior
|
|
A instalação elástica
|
25KN
|
|
Certificação
|
ISO9001/CE/RoHS
|
|
Padrão
|
IEC 6079-1; IEEE 1222-2004
|
|
Cor
|
Deafult/OEM
|
Parâmetro da fibra
| Não. | Artigos | Unidade | Especificação | |
| G.652D | ||||
| 1 | Diâmetro de campo de modo | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diâmetro do revestimento | μm | 124.8±0.7 | |
| 3 | Não-forma circular do revestimento | % | ≤0.7 | |
| 4 | Erro da concentricidade do Núcleo-revestimento | μm | ≤0.5 | |
| 5 | Diâmetro de revestimento | μm | 245±5 | |
| 6 | Não-forma circular de revestimento | % | ≤6.0 | |
| 7 | Erro da concentricidade do Revestimento-revestimento | μm | ≤12.0 | |
| 8 | Comprimento de onda de interrupção do cabo | nanômetro | λcc≤1260 | |
| 9 | Atenuação (máximo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Parâmetros do cabo
| Artigos | Especificações | |
| Contagem da fibra | 2~24 | |
| Fibra de revestimento colorida | Dimensão | 250µm±15µm |
| Cor | Azul, alaranjado, verde, Brown, cinza, branco | |
| Tubo fraco | Dimensão | 2.10mm±0.05mm |
| Material | PBT | |
| Cor | Natural | |
| Membro de força | Diâmetro | 1.0mm |
| Material | Aço | |
| Revestimento exterior | Dimensão | 8.0mm±0.1mm |
| Material | PE | |
| Cor | Preto | |
Características mecânicas e ambientais
| Artigos | Una | Especificações |
| Tensio (prazo) | N | 600 |
| Tensão (a curto prazo) | N | 1500 |
| Esmagamento (prazo) | N/10cm | 300 |
| Esmague (a curto prazo) | N/10cm | 1000 |
| Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
| Raio de curvatura mínimo (estática) | milímetro | 10D |
| Temperatura da instalação | ℃ | -20~+60 |
| Temperatura de funcionamento | ℃ | -40~+70 |
| Temperatura de armazenamento | ℃ | -40~+70 |
Aplicação

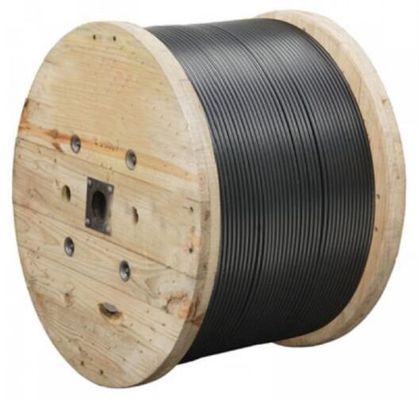

Embalagem
