Detalhes do produto:
|
| Revestimento: | LSZH/PVC/HDPE | Cor exterior da bainha: | Laranja |
|---|---|---|---|
| Tipo da fibra: | OM3 | Aplicação: | Telecomunicação |
| Membro de força: | Fio do fio/metal de Aramid | Núcleo: | 4/6/8/12 |
| Nome do produto: | Fibra exterior do núcleo da fonte 1-24 do preço da fabricação de GJYXFCH ao autossuficiente FTTH cab | ||
| Realçar: | Autossuficiente cabo pendente aéreo de FTTH,Cabo pendente aéreo de GJYXFCH FTTH,24 cabos pendentes exteriores do núcleo FTTH |
||

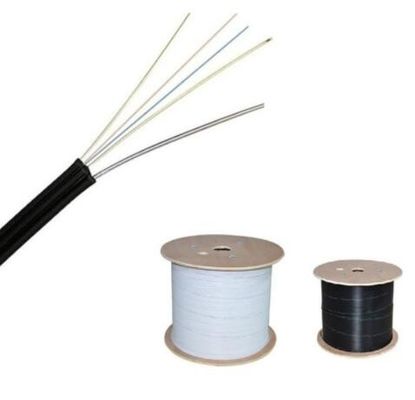

Fibra exterior do núcleo da fonte 1-24 do preço da fabricação de GJYXFCH ao autossuficiente FTTH cabo pendente ótico aéreo da casa
Modelo: Cabo de GJXH/GJXFH/GJYXCH/Ftth
1. GJXH- a unidade de fibra ótica é posicionada no central. O fio dois de aço paralelo é colocado nos dois lados. Então, o cabo é terminado com um preto ou uma cor LSZH ou uma bainha do PVC.
2. GJXFH- a unidade de fibra ótica é posicionada no central. Dois plásticos reforçados fibra da paralela (FRP) são colocados nos dois lados. Então, o cabo é terminado com um preto ou uma cor LSZH ou uma bainha do PVC.

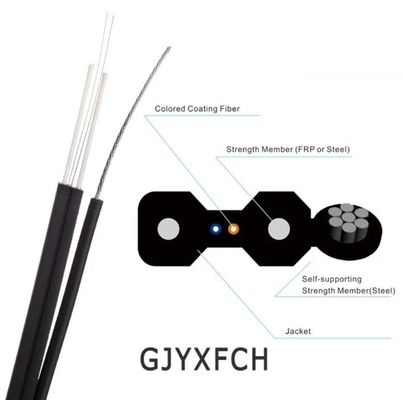

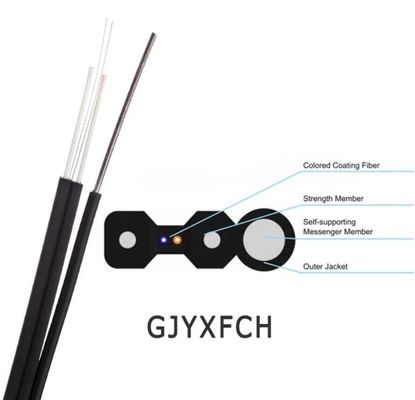

3. A unidade de fibra ótica de GJYXCH-The é posicionada no centro. Dois fios de aço paralelos são colocados nos dois lados. Um fio de aço como o membro de força adicional é aplicado igualmente. O cabo é terminado então com uma bainha preta de LSZH.

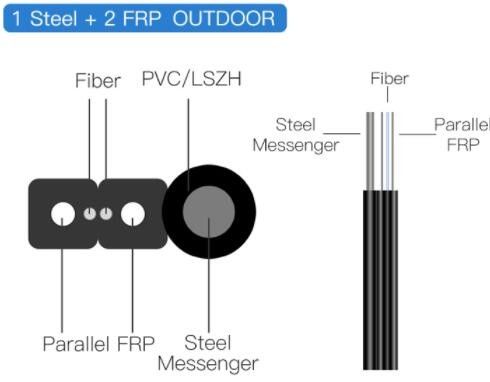

4. Ftth cabografa a unidade de fibra ótica é posicionado no centro. O membro reforçado fibra FRP de duas paralelas é colocado nos dois lados. Um fio de aço como o membro de força adicional é aplicado igualmente. O cabo é terminado então com uma bainha do preto ou da cor LSZH.
Aplicação:
1. Rede do acesso
2. Cabo de FTTH (fibra à casa)
3. Usado na expedição de cabogramas interna
4. Usado para secar o cabo ou a trança
Características:
1. A fibra especial da baixo-curvatura-sensibilidade fornece a largura de banda alta e a propriedade excelente da transmissão de uma comunicação.
2. Dois membros de força paralelos de FRP asseguram o bom desempenho da resistência do esmagamento para proteger a fibra.
3. Exequibilidade simples da estrutura, a de pouco peso e a alta.
4. Revestimento de LSZH: Baixo fumo, alogen zero e chama - bainha retardadora.
Característica da fibra:
| Código de cabo |
Fibra Contagem |
Diâmetro do cabo milímetro |
Cabo peso Kg/km |
Tensilse Força Longo/a curto prazo N |
Esmagamento Resistência Longo/a curto prazo N |
Bedning Raio Dinâmico/estático milímetro |
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
|
Artigo
|
Parâmetro da tecnologia
|
|
Tipo de cabo
|
Cabo pendente
|
|
Contagem do cabo
|
1 2 4 6 8 12
|
|
Cor da fibra
|
Verde, amarelo
|
|
Tipo da fibra
|
9/125 (G657A2)
|
|
Cor da bainha
|
Preto e branco
|
|
Material da bainha
|
LSZH
|
|
Dimensão do cabo (milímetros)
|
3,0 (±0.1) *2.0 (±0.1); 5,2 (±0.1) *2.0 (±0.1)
|
|
Peso do cabo (Kg/km)
|
15
|
|
Raio de curvatura mínimo (milímetros)
|
10 25 (estática) 30 (estática) 60 (estáticos) (estática)
|
|
Atenuação (dB/km)
|
0,4 em 1310nm, 0,3 em 1550nm
|
|
Elástico a curto prazo (N)
|
200; 600
|
|
Resistência do esmagamento (N/100mm)
|
1000; 2200
|
|
Temperatura da operação (℃)
|
-20~+70℃
|
|
membro de força
|
material
|
Wire/FRP/KFRP de aço galvanizado
|
|
diâmetro
|
2* (0.5~0.8) milímetros
|
|
|
Fio de mensageiro do apoio do auto
|
material
|
Fio de aço galvanizado
|
|
diâmetro
|
1.0mm
|
|
|
Bainha exterior
|
material
|
LSZH
|
|
diâmetro
|
1.8±0.2mm
|
|
|
Tamanho do cabo (altura * largura)
|
× 5,2 (±0.2) milímetro de 2,0 (±0.1) milímetros
|
|
|
Espessura da bainha de cabo
|
0.8mm/Min. máximo 0.4mm
|
|
|
Espessura da bainha do mensageiro
|
0.5~0.7mm
|
|
|
Peso do cabo
|
1~2core
|
18.2KG
|
|
4-6 núcleo
|
18.5KG
|
|
|
8~24core
|
54KG
|
|
Características mecânicas e ambientais
| Artigos | Una | Especificações |
| Tensão (prazo) | N | 500 |
| Tensão (a curto prazo) | N | 1000 |
| Esmagamento (prazo) | N/10cm | 1000 |
| Esmague (a curto prazo) | N/10cm | 2200 |
| Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
| Raio de curvatura mínimo (estática) | milímetro | 10D |
| Temperatura da instalação | ℃ | -20~+60 |
| Temperatura de funcionamento | ℃ | -40~+70 |
| Temperatura de armazenamento | ℃ | -40~+70 |
Empacotamento & envio
1) Comprimentos de embalagem: 1000m/roll, 2000m/roll. Outros comprimentos disponíveis de acordo com o pedido do cliente;
2) Embalagem interna: Carretel de madeira, carretel plástico.
3) Embalagem exterior: Encaderne a caixa, puxe a caixa, pálete.
4) A outra embalagem disponível de acordo com o Reques do cliente.
1. É você o fabricante real?
Nós. Nós somos o fabricante real com uma história de 15 anos.
2. Que é o MOQ?
Nós. O MOQ do cabo de fibra ótica é 1km.
3. Que é prazo de entrega?
Nós. O prazo de entrega geral é 5-7 dias após a ordem confirmada. Depende da quantidade da ordem.
4. Como armazenar corretamente o cabo de fibra ótica?
Nós. Armazene o cilindro interno antes de usar, o cilindro deve colocar lateralmente não na extremidade.
5. Pode você fornecer produtos personalizados e logotipo?
Sim. Nós fornecemos o serviço do OEM. Você pode enviar-nos seu desenho.
