Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | Cabo de fibra ótica exterior de 8 núcleos do canal blindado de GYXTW G652d |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | Cabo ótico do canal blindado de G652d,Cabo de fibra ótica do canal de núcleo 8,Cabo ótico do núcleo de GYXTW 8 |
||

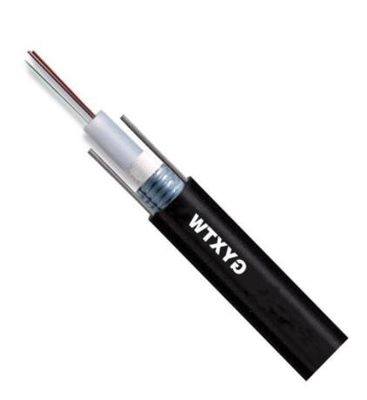

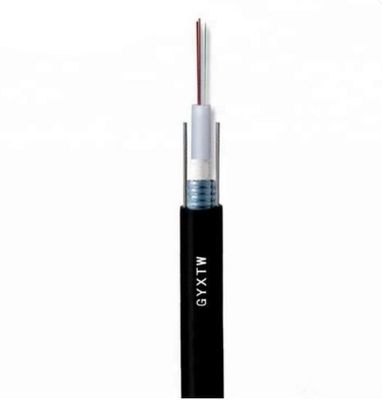

Descrição: Cabo de fibra ótica exterior de 8 núcleos do canal blindado de GYXTW G652d
De “o cabo de fibra ótica exterior de 8 núcleos do canal blindado GYXTW G652d “é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
Características do cabo de fibra ótica exterior de 8 núcleos do canal blindado de GYXTW G652d
· Tem boas propriedades mecânicas e da temperatura.
· O material fraco próprio do tubo tem a boa resistência da hidrólise e de grande resistência.
· O tubo é enchido com uma graxa especial para fornecer a proteção crítica à fibra, à boa resistência de pressão e ao softness.
· A tira de aço revestida do dobro (PSP) melhora a resistência de umidade do cabo.
· Dois fios paralelos para assegurar a resistência à tração do cabo.
· De pequeno diâmetro, de pouco peso e fácil colocar.
· Comprimento de entrega longo
Estrutura e especificações técnicas do cabo de fibra ótica exterior de 8 núcleos do canal blindado de GYXTW G652d
| Modelo do cabo | Número de fibras |
Diâmetro do cabo milímetro |
Peso do cabo kg/km |
Força de esticão permissível Longo/a curto prazo N |
Força de esmagamento permissível Longo/a curto prazo N/100mm |
Raio de curvatura Estático/dinâmico milímetro |
| GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Parâmetros do cabo
| contagem capaz | para fora diâmetro da bainha | Peso | Resistência à tração permissível mínima (N) | Carga permissível mínima do esmagamento (N/100mm) |
Raio de curvatura mínimo (milímetros) |
Temperatura apropriada |
||||
| (núcleo) | (Milímetro) | (Quilograma) | a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
(℃) | |
| 2 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
Nossos serviços
os serviços onlines 1.24hours lineares asseguram o apoio eficiente.
recepção do cliente 2.Considerate da reserva de hotel à visita da fábrica.
cuidado 3.Excellent da confirmação da ordem à expedição do produto.

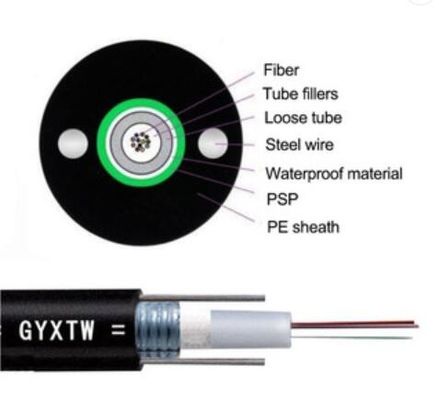

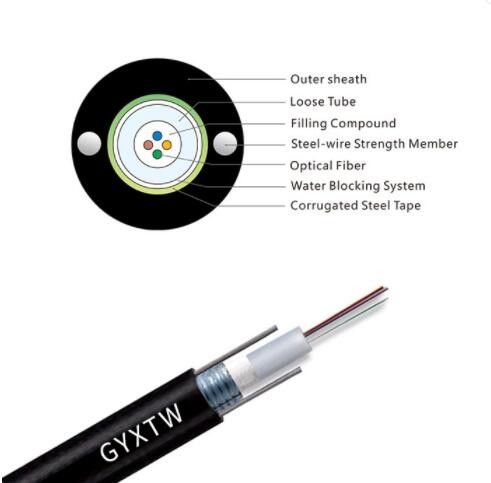

Desenhos do cabo de fibra ótica exterior de 8 núcleos do canal blindado de GYXTW G652d
Pacote do cabo de fibra ótica exterior de 8 núcleos do canal blindado de GYXTW G652d
Mais produtos personalizaram
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Atenuação (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Largura de banda (classe A) |
@850nm |
|
|
≥500 megahertz·quilômetro |
≥200 megahertz·quilômetro |
|
@1300nm |
|
|
≥1000 megahertz·quilômetro |
≥600 megahertz·quilômetro |
|
|
Abertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Interrupção Wavelengthλcc do cabo |
≤1260nm |
≤1480nm |
|
|
|
