Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | 2 4 6 8 10 12 cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53 |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado |

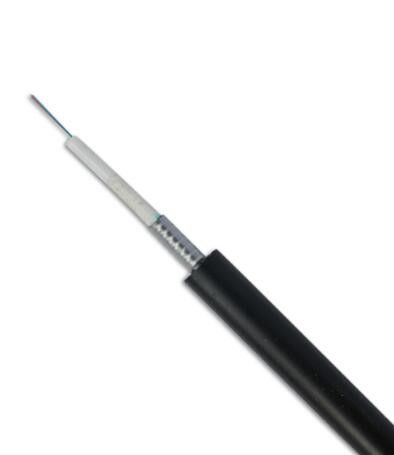

Descrição: Cabo de fibra ótica aéreo blindado da luz GYXTW de Unitube do único modo
Do “o cabo de fibra ótica aéreo blindado da luz GYXTW de Unitube único modo “é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
Características de cabo de fibra ótica aéreo blindado da luz GYXTW de Unitube do único modo
| 1.Excellent mecânico e desempenho da temperatura garantido pelo comprimento adicional exato da fibra |
| proteção 2.Critical às fibras, com base no desempenho excelente da resistência e da força da hidrólise do material do tubo e do composto de enchimento especial enchidos no tubo |
| estrutura 3.Special compacta para evitar o encolhimento fraco do tubo |
| resistência e flexibilidade do esmagamento 4.Excellent |
| 5.PSP aumenta a esmagamento-resistência do cabo, a impacto-resistência e a umidade-prova |
| fios 6.Two de aço paralelos para assegurar a resistência à tração. Amizade de pequeno diâmetro, do peso leve e da instalação com comprimento de entrega longo |
| 7. Prevenção ultravioleta excelente com bainha do PE |
Estrutura e especificações técnicas de cabo de fibra ótica aéreo blindado da luz GYXTW de Unitube do único modo
| Não. | Artigos | Unidade | Especificação | |
| G.652D | ||||
| 1 | Diâmetro de campo de modo | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diâmetro do revestimento | μm | 124.8±0.7 | |
| 3 | Não-forma circular do revestimento | % | ≤0.7 | |
| 4 | Erro da concentricidade do Núcleo-revestimento | μm | ≤0.5 | |
| 5 | Diâmetro de revestimento | μm | 245±5 | |
| 6 | Não-forma circular de revestimento | % | ≤6.0 | |
| 7 | Erro da concentricidade do Revestimento-revestimento | μm | ≤12.0 | |
| 8 | Comprimento de onda de interrupção do cabo | nanômetro | λcc≤1260 | |
| 9 | Atenuação (máximo) | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
Parâmetros do cabo
| contagem capaz | para fora diâmetro da bainha | Peso | Resistência à tração permissível mínima (N) | Carga permissível mínima do esmagamento (N/100mm) |
Raio de curvatura mínimo (milímetros) |
Temperatura apropriada |
||||
| (núcleo) | (Milímetro) | (Quilograma) | a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
(℃) | |
| 2 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
Nossos serviços
os serviços onlines 1.24hours lineares asseguram o apoio eficiente.
recepção do cliente 2.Considerate da reserva de hotel à visita da fábrica.
cuidado 3.Excellent da confirmação da ordem à expedição do produto.

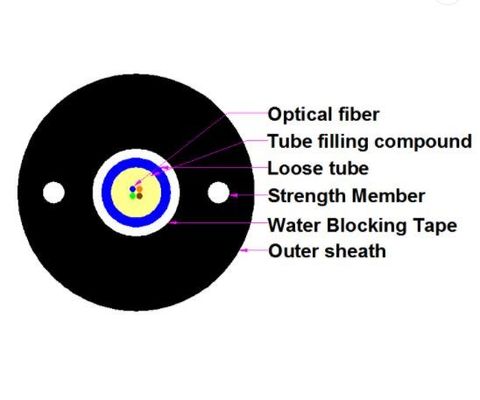

Desenhos de cabo de fibra ótica aéreo blindado da luz GYXTW de Unitube do único modo
Pacote de cabo de fibra ótica aéreo blindado da luz GYXTW de Unitube do único modo

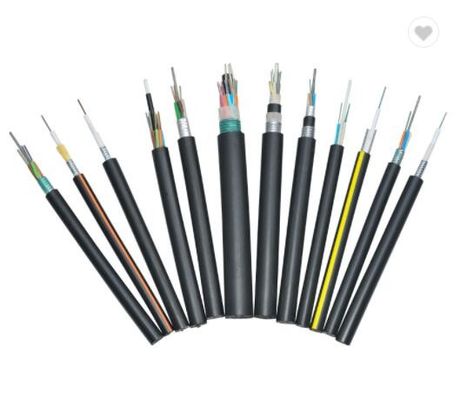

Mais produtos personalizaram
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Atenuação (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Largura de banda (classe A) |
@850nm |
|
|
≥500 megahertz·quilômetro |
≥200 megahertz·quilômetro |
|
@1300nm |
|
|
≥1000 megahertz·quilômetro |
≥600 megahertz·quilômetro |
|
|
Abertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Interrupção Wavelengthλcc do cabo |
≤1260nm |
≤1480nm |
|
|
|
