Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | 2 4 6 8 10 12 cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53 |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | Cabo de fibra ótica de uma comunicação GYXTW53,Cabo de fibra ótica de uma comunicação de GYXTW,Cabo de Ofc do núcleo GYXTW53 12 |
||

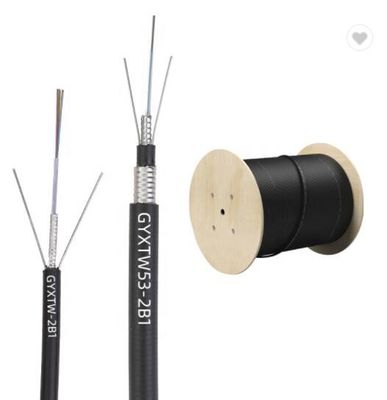

Descrição: 2 4 6 8 10 12 cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53

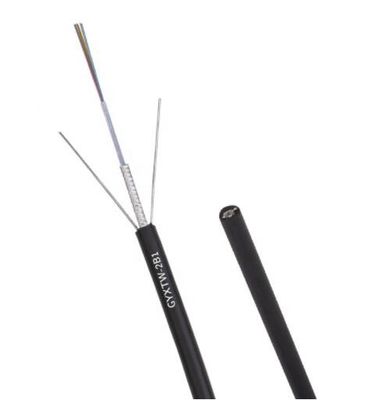

“2 4 6 8 10 12 o cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53 “é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a densidade e a resistência de água longitudinal do cabo.
Características 2 4 6 8 10 12 do cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53
1. Estrutura de obstrução de seção transversal completa da água para assegurar a boa resistência de água e a resistência de umidade;
2. O tubo fraco é enchido com a graxa especial para proteger a fibra ótica;
3. Dois fios de aço redondos paralelos resistem a tensão e a pressão lateral;
4. Cabo de fibra ótica com diâmetro externo pequeno, desempenho de dobra de pouco peso, excelente;
5. O tubo fraco é posicionado no centro físico do cabo e é fácil de operar.
6. A bainha do polietileno faz o cabo tem a boa resistência UV
7. Vida do produto mais de 25 anos
Estrutura e especificações técnicas 2 4 6 8 10 12 do cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53
Parâmetros da fibra
| Não. | Artigos | Unidade | Especificação | |
| G.652D | ||||
| 1 | Diâmetro de campo de modo | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diâmetro do revestimento | μm | 124.8±0.7 | |
| 3 | Não-forma circular do revestimento | % | ≤0.7 | |
| 4 | Erro da concentricidade do Núcleo-revestimento | μm | ≤0.5 | |
| 5 | Diâmetro de revestimento | μm | 245±5 | |
| 6 | Não-forma circular de revestimento | % | ≤6.0 | |
| 7 | Erro da concentricidade do Revestimento-revestimento | μm | ≤12.0 | |
| 8 | Comprimento de onda de interrupção do cabo | nanômetro | λcc≤1260 | |
| 9 | Atenuação (máximo) | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
Parâmetros do cabo
| contagem capaz | para fora diâmetro da bainha | Peso | Resistência à tração permissível mínima (N) | Carga permissível mínima do esmagamento (N/100mm) |
Raio de curvatura mínimo (milímetros) |
Temperatura apropriada |
||||
| (núcleo) | (Milímetro) | (Quilograma) | a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
(℃) | |
| 2 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| Controle padrão da fibra | ||||||||||
Tipo da fibra |
Multi-modo | G.651 | A1a: 50/125 | Inclinação-tipo R.I. | ||||||
| A1b: 62.5/125 | ||||||||||
| Único-modo | G.652 (A, B, C, D) | B1.1routines | ||||||||
| G.653 | Zero B2 dispersão-deslocado | |||||||||
| G.654 | Deslocamento do comprimento de onda de interrupção B1.2 | |||||||||
| G.655 | Diferente de zero B4 dispersão-deslocado | |||||||||
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
Nossos serviços
os serviços onlines 1.24hours lineares asseguram o apoio eficiente.
recepção do cliente 2.Considerate da reserva de hotel à visita da fábrica.
cuidado 3.Excellent da confirmação da ordem à expedição do produto.

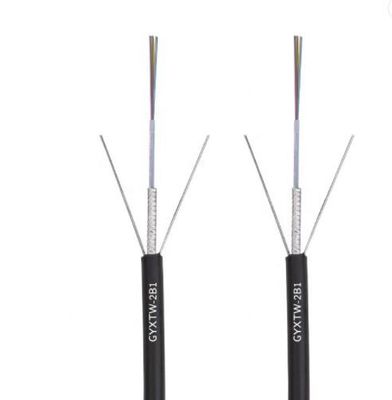

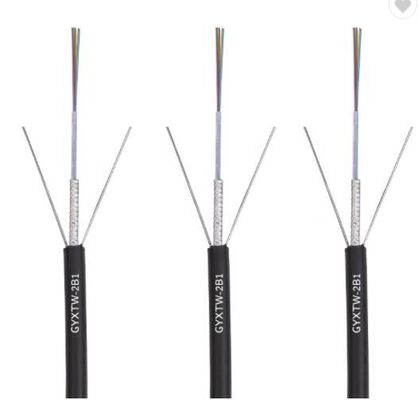

Desenhos 2 4 6 8 10 12 do cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53
Pacote 2 4 6 8 10 12 do cabo de fibra ótica exterior de uma comunicação do único modo do núcleo GYXTW GYXTW53
Mais produtos personalizaram
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Atenuação (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Largura de banda (classe A) |
@850nm |
|
|
≥500 megahertz·quilômetro |
≥200 megahertz·quilômetro |
|
@1300nm |
|
|
≥1000 megahertz·quilômetro |
≥600 megahertz·quilômetro |
|
|
Abertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Interrupção Wavelengthλcc do cabo |
≤1260nm |
≤1480nm |
|
|
|
