Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | De cabo de fibra ótica blindado dos núcleos do único Mond 0.6CM diâmetro exterior de GYXTW 4/6/8/12/ |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio, ou conforme a exigência |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | 0.6CM cabo de fibra ótica exterior de 6 núcleos,Cabo de fibra ótica exterior de GYXTW 0.6CM,Cabo de fibra ótica blindado de 4 núcleos |
||
Descrição: De cabo de fibra ótica blindado dos núcleos do único Mond 0.6CM diâmetro exterior de GYXTW 4/6/8/12/
De “de cabo de fibra ótica blindado dos núcleos do único Mond 0.6CM diâmetro exterior GYXTW o 4/6/8/12/" é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a densidade e a resistência de água longitudinal do cabo.
Características:
· Tem boas propriedades mecânicas e da temperatura.
· O material fraco próprio do tubo tem a boa resistência da hidrólise e de grande resistência.
· O tubo é enchido com uma graxa especial para fornecer a proteção crítica à fibra, à boa resistência de pressão e ao softness.
· A tira de aço revestida do dobro (PSP) melhora a resistência de umidade do cabo.
· Dois fios paralelos para assegurar a resistência à tração do cabo.
· De pequeno diâmetro, de pouco peso e fácil colocar.
· Comprimento de entrega longo
| Modelo do cabo | Número de fibras |
Diâmetro do cabo milímetro |
Peso do cabo kg/km |
Força de esticão permissível Longo/a curto prazo N |
Força de esmagamento permissível Longo/a curto prazo N/100mm |
Raio de curvatura Estático/dinâmico milímetro |
| GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Estrutura e especificações técnicas de cabo de fibra ótica blindado dos núcleos do único Mond 0.6CM diâmetro exterior de GYXTW de 4/6/8/12/
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
@1310nm &
@1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |

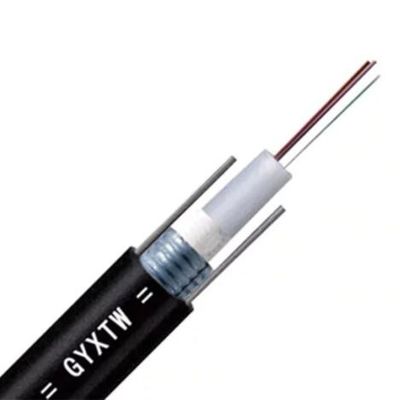

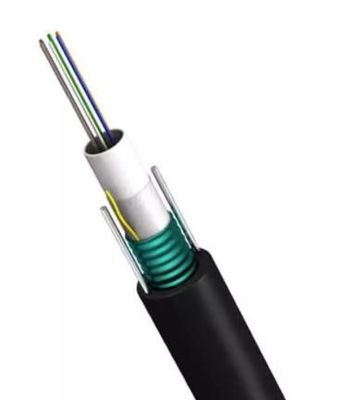

Desenhos de cabo de fibra ótica blindado dos núcleos do único Mond 0.6CM diâmetro exterior de GYXTW de 4/6/8/12/

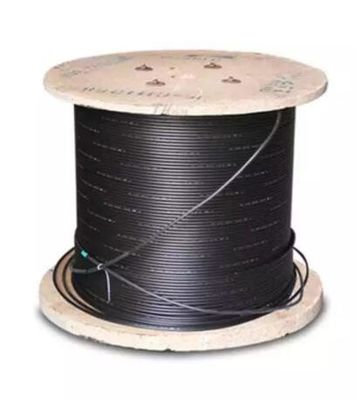

Pacote de cabo de fibra ótica blindado dos núcleos do único Mond 0.6CM diâmetro exterior de GYXTW de 4/6/8/12/

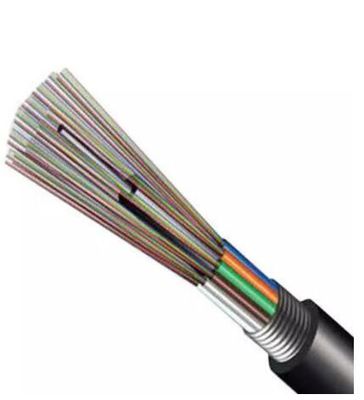

Mais produtos personalizaram
