Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede, Internet, Lan | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,12,24,48,96,128 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-288 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | Do Uni-tubo de fibra ótica blindado GYXTW do cabo do único modo de GYXTW 6/12/24 /48Cores cabo ótico |
| comprimento: | 2km, 5Km, ou personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal, aéreo/tubo/canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | fio de aço, alumínio |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | Cabo de fibra ótica blindado do núcleo de GYXTW 24,Uni cabo de fibra ótica blindado do núcleo do tubo 24,Modo do núcleo do cabo de fibra ótica 12 único |
||

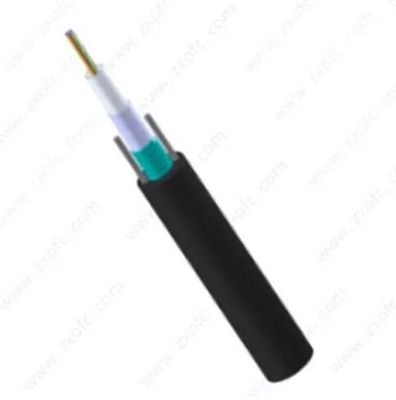

Descrição: GYXTW 6/12/24 retira o núcleo do Uni-tubo de fibra ótica blindado GYXTW do cabo do único modo do cabo ótico exterior
“GYXTW 6/12/24 retira o núcleo do Uni-tubo de fibra ótica blindado GYXTW que exterior do cabo do único modo o cabo ótico " é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante.
A bainha do vinil é cabografada. O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a densidade e a resistência de água longitudinal do cabo.
Características do Uni-tubo de fibra ótica blindado GYXTW do cabo do único modo dos núcleos de GYXTW 6/12/24 do cabo ótico exterior
. Bom desempenho mecânico e da temperatura
. Tubo fraco de grande resistência que é hidrólise resistente
. As seguintes medidas são tomadas assegurar o cabo à prova d'água:
Estrutura e especificações técnicas do Uni-tubo de fibra ótica blindado GYXTW do cabo do único modo dos núcleos de GYXTW 6/12/24 do cabo ótico exterior
|
Fibra ótica do único modo de G.652D (B1.3)
|
|||
|
Artigo
|
Padrão
|
Unidade
|
|
|
Atenuação
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersão
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanômetro·quilômetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanômetro·quilômetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanômetro·quilômetro)
|
|
|
comprimento de onda da Zero-dispersão
|
1300~1322
|
(nanômetro)
|
|
|
inclinação da Zero-dispersão
|
≤0.091
|
picosegundo (nm2•quilômetro)
|
|
|
PMD
|
Única fibra de PMD
|
≤0.15
|
ps/√km
|
|
Relações de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diâmetro do revestimento
|
125±1.0
|
μm
|
|
|
Não-forma circular do revestimento
|
≤0.8
|
%
|
|
|
erro da concentricidade do Núcleo-revestimento
|
≤0.6
|
μm
|
|
|
Diâmetro de revestimento
|
245±10
|
μm
|
|
|
Revestimento/erro de revestimento da concentricidade
|
≤10.0
|
μm
|
|
|
Comprimento de onda de interrupção
|
1.18~1.33
|
μm
|
|
|
Atenuação de Macrobend
(ф 50mm, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Raio de curvatura
|
≥5
|
m
|
|
|
Parâmetros dinâmicos da fadiga
|
≥20
|
nd
|
|
|
Atenuação adicional
at1310nm &
em 1550nm
|
Teste de ciclo da temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
A água embebe o teste:
(23℃ por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de calor úmido:
(85℃, 85%RH por 30 dias) |
≤0.03
|
dB/km
|
|
|
Teste de envelhecimento térmico (85℃ por 30 dias)
|
≤0.03
|
dB/km
|
|
|
A água morna embebe o teste: (60℃ por 15 dias)
|
≤0.03
|
dB/km
|
|

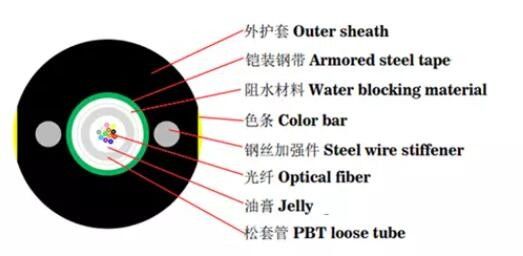

Desenhos do Uni-tubo de fibra ótica blindado GYXTW do cabo do único modo dos núcleos de GYXTW 6/12/24 do cabo ótico exterior
Pacote do Uni-tubo de fibra ótica blindado GYXTW do cabo do único modo dos núcleos de GYXTW 6/12/24 do cabo ótico exterior
