Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,24,48,96 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-96 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | Do uni-tubo de fibra ótica aéreo exterior do cabo do único modo GYXTW cabo de fibra ótica blindado |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | Fio de aço |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado |
Descrição: Do uni-tubo de fibra ótica aéreo exterior do cabo do único modo GYXTW cabo de fibra ótica blindado
Do “do uni-tubo de fibra ótica aéreo exterior do cabo único modo GYXTW o cabo de fibra ótica blindado “é construído introduzindo uma fibra de 250 μm em um tubo fraco feito de um material alto do módulo enchido com um composto impermeabilizante. O tubo fraco é revestido com uma tira de aço revestida plástica frente e verso (PSP) longitudinalmente, e um material deobstrução é adicionado entre a tira de aço e o tubo fraco para assegurar a densidade e a resistência de água longitudinal do cabo. Dois fios de aço paralelos são colocados em ambos os lados a ser expulsados. A bainha do vinil é cabografada.
Características do uni-tubo de fibra ótica aéreo exterior do cabo do único modo GYXTW de cabo de fibra ótica blindado
1. bom desempenho mecânico e da temperatura
composto do enchimento do tubo 2.Special para assegurar uma proteção crítica da fibra
3. Esmague a resistência e a flexibilidade
4. As seguintes medidas são tomadas assegurar o cabo à prova d'água:
5. composto de enchimento do tubo fraco, enchimento do núcleo do cabo de 100%
6. PSP/PAP que aumenta a umidade-prova
7. tubo fraco de grande resistência que é hidrólise resistente
|
No. do cabo
|
2~8
|
10~12
|
14~24
|
||
|
Modelo da fibra
|
G.652D
|
||||
|
Membro de força
|
Material
|
Fio de aço
|
|||
|
Diâmetro
(±0.05) milímetro
|
0,8
|
||||
|
Tubo fraco
|
Material
|
PBT
|
|||
|
Diâmetro
(±0.06) milímetro
|
2,1
|
2,4
|
3,0
|
||
|
Espessura
(±0.03) milímetro
|
0,32
|
0,35
|
0,4
|
||
|
NÃO de Max.Core/tubo
|
8
|
12
|
24
|
||
|
Água que obstrui a camada (material)
|
Água que obstrui a fita
|
||||
|
Armoring
|
Material
|
Tira de aço
|
|||
|
Espessura
(±0.03) milímetro
|
0,25
|
||||
|
Bainha exterior
|
Material
|
MDPE
|
|||
|
Espessura
(±0.2) milímetro
|
2,0
|
||||
|
Diâmetro do cabo (±0.2) milímetro
|
8,0
|
8,3
|
9,0
|
||
|
Peso do cabo (±5) kg/km
|
60
|
63
|
90
|
||
|
Raio de curvatura mínimo
|
Sem tensão
|
10.0×Cable-φ
|
|||
|
Sob a tensão máxima
|
20.0×Cable-φ
|
||||
|
Variação da temperatura
(℃)
|
A instalação
|
-20~+60
|
|||
|
Transport&Storage
|
-40~+70
|
||||
|
Operação
|
-40~+70
|
||||
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |

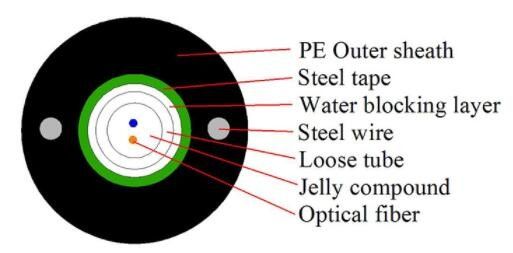

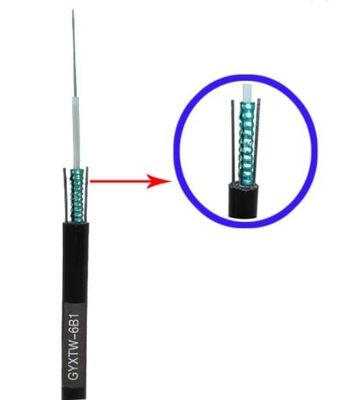

Desenhos do uni-tubo de fibra ótica aéreo exterior do cabo do único modo GYXTW de cabo de fibra ótica blindado

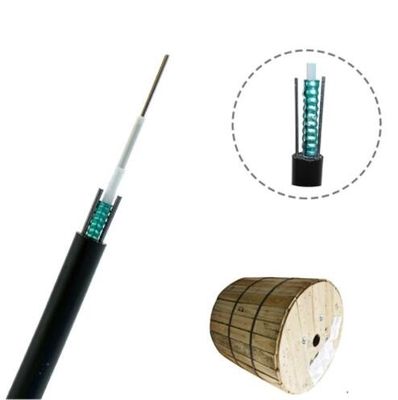

Pacote do cabo de fibra ótica blindado exterior do único modo GYXTW
