Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,24,48 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-24 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | Nome: | Único modo submarino GYTA33 enterrado direto 24 48 cabo ótico da fibra de 72 núcleos |
| Comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| OEM: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| Estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | Fio de aço |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado | ||
| Realçar: | 24 cabos de fibra ótica submarinos do núcleo GYTA33,Cabo de fibra ótica direto do enterro de 72 núcleos,Cabo de fibra ótica direto do enterro GYTA33 |
||
Descrição do único modo submarino GYTA33 enterrado direto 24 48 cabo ótico da fibra de 72 núcleos
| Contagem da fibra | 2~30 | 32~36 | 38~60 | 62~72 | 2~36 | 38~72 | |
| Fio de CSM/Steel (milímetro) | --/1,5 | --/2,0 | --/1,8 | 2.4/1.8 | --/2,0 | 2.4/1.8 | |
| Mumber do elemento | 5 | 6 | 5 | 6 | 6 | 6 | |
| Núcleos máximos no tubo | 6 | 6 | 12 | 12 | 6 | 12 | |
| Diâmetro da bainha interna | 8,3 | 8,8 | 9,1 | 9,7 | 10,5 | 10,5 | |
| Diâmetro de fio de aço e não. | Φ1.0/28 | Φ1.0/29 | Φ1.0/30 | Φ1.0/32 | Φ1.5/24 | Φ1.5/24 | |
| Diâmetro do cabo aproximadamente (milímetros) | 14,3 | 14,8 | 15,1 | 15,7 | 17,5 | 17,5 | |
| Peso aproximadamente (kg/km) | 315 | 328 | .340 | 360 | 520 | 520 | |
| Resistência à tração (N) | Prazo | 4000 | 10000 | ||||
| A curto prazo | 10000 | 2000 | |||||
| Resistência do esmagamento (N/100mm) | Prazo | 3000 | |||||
| A curto prazo | 5000 | ||||||
| Raio de curvatura (milímetros) | Dinâmico | ≥30 ×Dia. Do cabo | |||||
| Estática | ≥15×Dia. Do cabo | ||||||
| Temperatura de funcionamento (°C) | -40°C ~+ 70°C | ||||||
| Aplicação | Diretamente enterro e sob a água | ||||||
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
Marcação do cabo do único modo submarino GYTA33 enterrado direto 24 48 cabo ótico da fibra de 72 núcleos
(1) indicação nos medidores/pés;
(2) quantidade e tipo de fibras;
tipo de cabo (de 3);
nome da fábrica (de 4);
data (de 5) de fabricação (ano);
(6) outras exigências;
As marcas serão permanentes e legíveis para a duração da vida do cabo. A precisão da indicação do comprimento será melhor de 1000m±2m.

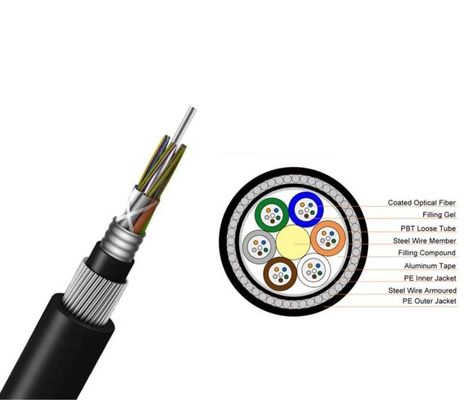

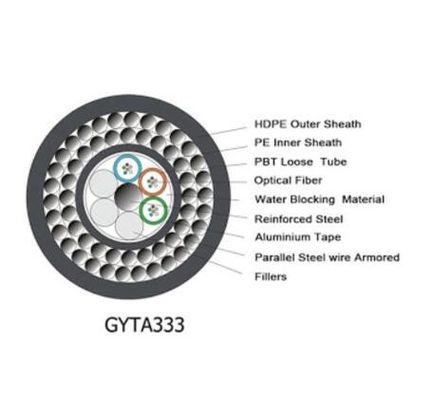

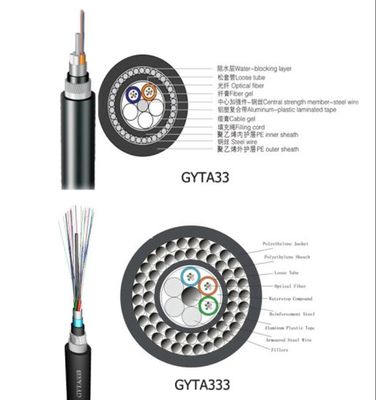

Desenhos do único modo submarino GYTA33 enterrado direto 24 48 cabo ótico da fibra de 72 núcleos
