Detalhes do produto:
|
| Aplicação: | Telecomunicação, telecomunicações, rede | Tipo da fibra: | G652D, único modo ou multi modo, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Número de condutores: | 2,4,8,24,48 | Tipo: | Único modo g652d, antena exterior do cabo ótico, & Singlemode; Multimodo |
| Contagem da fibra: | 2-24 núcleo | Cor: | Preto, azul, cinzento, personalizado, verde |
| Revestimento: | PE, MDPE, LSZH, PVC | NOME: | GYXTW 2 4 6 8 cabo ótico da fibra exterior interna de 12 núcleos |
| comprimento: | 2km, ou comprimento personalizado | Material do revestimento: | PE, LSZH, TPU, LSZH OU PVC |
| Oem: | Disponível | a instalação: | autossuficiente aéreo, aéreo, canal |
| estrutura: | Tubo fraco, Unitube | Temperatura de funcionamento: | -40~75 |
| Material da bainha: | LSZH, HDPE, PVC | Membro de força: | Fio de aço |
| Cor da fibra: | Azul, laranja, Brown, Aqua, cinza, personalizado |
Descrição: Cabo de fibra ótica blindado do único modo do Uni-tubo de GYXTW
Características de cabo de fibra ótica blindado do único modo do Uni-tubo de GYXTW
* bom desempenho mecânico e da temperatura
* tubo fraco de grande resistência que é hidrólise resistente
* composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
* esmague a resistência e a flexibilidade
* PSP que aumenta a umidade-prova
* dois fios de aço paralelos para assegurar a resistência à tração
* a instalação de pequeno diâmetro, de pouco peso e amigável
* comprimento de entrega longo
|
Não.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Cor
|
Azul
|
Laranja
|
Verde
|
Brown
|
Cinza
|
Branco
|
|
Não.
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Cor
|
Vermelho
|
Preto
|
Amarelo
|
Roxo
|
Rosa
|
Aqua
|
|
Não.
|
13
|
14
|
15
|
16
|
17
|
18
|
|
Cor
|
S100 azul
|
S100 alaranjado
|
S100 verde
|
Brown S100
|
Cinza S100
|
S100 branco
|
|
Não.
|
19
|
20
|
21
|
22
|
23
|
24
|
|
Cor
|
S100 vermelho
|
Natureza S100
|
S100 amarelo
|
S100 roxo
|
S100 cor-de-rosa
|
Aqua S100
|
|
No. do cabo
|
2~8
|
10~12
|
14~24
|
|
|
Modelo da fibra
|
G.652D
|
|||
|
Membro de força |
Material
|
Fio de aço
|
||
|
Diâmetro (±0.05) milímetro
|
0,8
|
0,8
|
0,8
|
|
|
Tubo fraco |
Material
|
PBT
|
||
|
Diâmetro (±0.06) milímetro
|
2,1
|
2,4
|
2,8
|
|
|
Espessura (±0.03) milímetro
|
0,32
|
0,35
|
0,4
|
|
|
NÃO de Max.Core/tubo
|
8
|
12
|
24
|
|
|
Água que obstrui a camada (material)
|
Água que obstrui a fita
|
|||
|
Armoring |
Material
|
Tira de aço
|
||
|
Espessura (±0.03) milímetro
|
0,25
|
|||
|
Bainha exterior |
Material
|
MDPE
|
||
|
Espessura (±0.2) milímetro
|
2
|
|||
|
Diâmetro do cabo (±0.2) milímetro
|
7,9
|
8,1
|
8,5
|
|
|
Peso do cabo (±5) kg/km
|
60
|
63
|
68
|
|
|
Raio de curvatura mínimo |
Sem tensão
|
10.0×Cable - φ
|
||
|
Sob a tensão máxima
|
20.0×Cable - φ
|
|||
|
Variação da temperatura (℃)
|
A instalação
|
-20~+60
|
||
|
Transport&Storage
|
-40~+70
|
|||
|
Operação
|
-40~+70
|
|||
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo | IEC 60794-1-E14 |
Marcação do cabo de cabo de fibra ótica blindado do único modo do Uni-tubo de GYXTW
(1) indicação nos medidores/pés;
(2) quantidade e tipo de fibras;
tipo de cabo (de 3);
nome da fábrica (de 4);
data (de 5) de fabricação (ano);
(6) outras exigências;
As marcas serão permanentes e legíveis para a duração da vida do cabo. A precisão da indicação do comprimento será melhor de 1000m±2m.

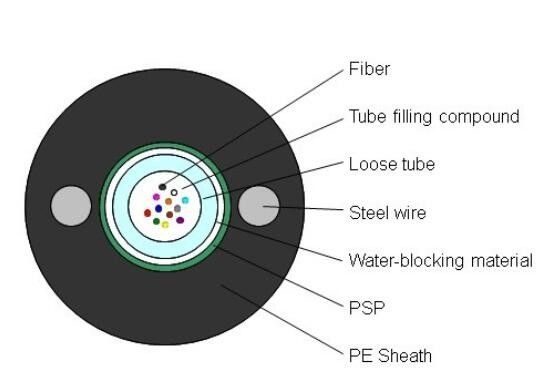

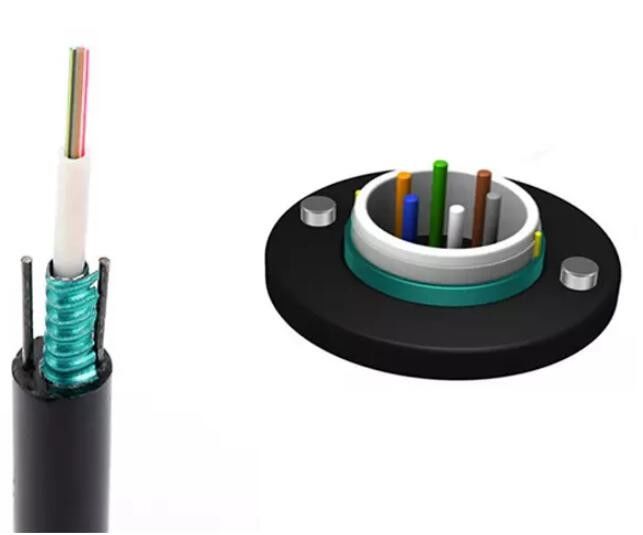

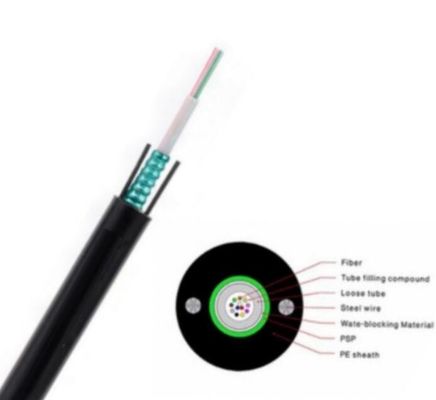

Desenhos de cabo de fibra ótica blindado do único modo do Uni-tubo de GYXTW

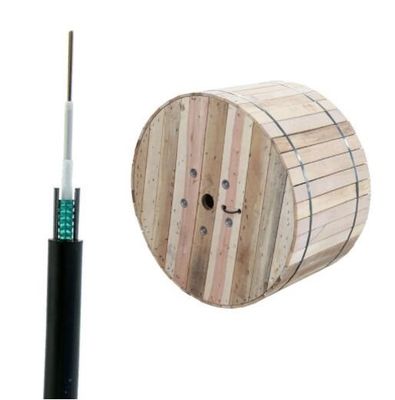

Pacote de cabo de fibra ótica blindado do único modo do Uni-tubo de GYXTW
